系统方案及电路设计
发布时间:2013/11/18 20:56:48 访问次数:748
本系统主要由单片机加CPLD实现,利用单片机内部定时器定时,DM9000AEP控制外部CPLD实现等精度测量。标准频率/:b由单片机的晶体振荡器产生,频率为单片机时钟晶体振荡器1 2分频后所得的机器时钟。软件闸门由单片机引脚P3.6输出控制,32位CPLD计数器清零和复位由单片机引脚P3.7输出控制,单片机引脚P3.2(INTO)是单片机内部定时器TO使能开关控制引脚。测得的频率由1602字符型液晶屏显示。
大家知道,使用51单片机定时器/计数器时,当C/T=O、TR=1、GA-E=1时,单片机内部计数器时钟开关受外部引脚NTn控制,这样就可以实现单片机内部计数器与外部计数器同步开芙。例如,使用定时器TO时,TO内部计数器时钟开关受外部引脚INTO控制。

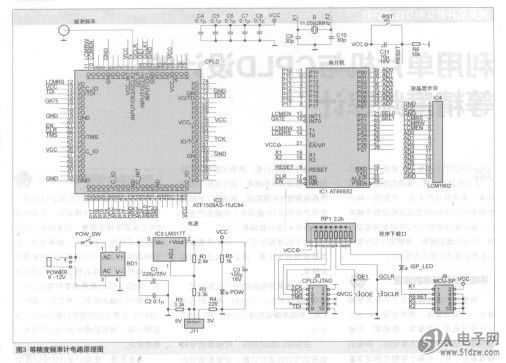

等精度频率计系统构成框图如图2所示,电路原理如图3所示。
请读者朋友注意,图3的电路为简化的实验型等精度频率计电路,因此没有对被测信号进行前置放大、调理与整形,因为实验过程使用的信号发生器输出幅度可以达到5V.因此信号发生器的输出频率(即等精度频率计的被测频率)信号饮直接输入给ATF1 508AS的2号脚。如果读者想做出产品,可自行添加前置信号的放大、调理与整形电路。
本系统主要由单片机加CPLD实现,利用单片机内部定时器定时,DM9000AEP控制外部CPLD实现等精度测量。标准频率/:b由单片机的晶体振荡器产生,频率为单片机时钟晶体振荡器1 2分频后所得的机器时钟。软件闸门由单片机引脚P3.6输出控制,32位CPLD计数器清零和复位由单片机引脚P3.7输出控制,单片机引脚P3.2(INTO)是单片机内部定时器TO使能开关控制引脚。测得的频率由1602字符型液晶屏显示。
大家知道,使用51单片机定时器/计数器时,当C/T=O、TR=1、GA-E=1时,单片机内部计数器时钟开关受外部引脚NTn控制,这样就可以实现单片机内部计数器与外部计数器同步开芙。例如,使用定时器TO时,TO内部计数器时钟开关受外部引脚INTO控制。
等精度频率计系统构成框图如图2所示,电路原理如图3所示。
请读者朋友注意,图3的电路为简化的实验型等精度频率计电路,因此没有对被测信号进行前置放大、调理与整形,因为实验过程使用的信号发生器输出幅度可以达到5V.因此信号发生器的输出频率(即等精度频率计的被测频率)信号饮直接输入给ATF1 508AS的2号脚。如果读者想做出产品,可自行添加前置信号的放大、调理与整形电路。
