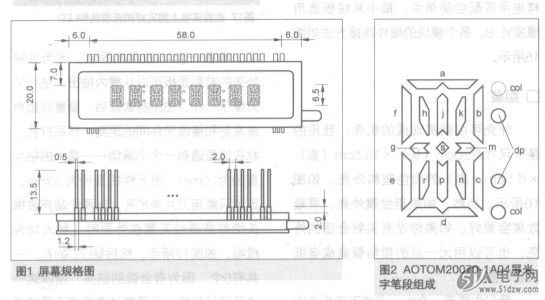

从屏幕的字段结构上来看，字符显示为米字型，BAT60AE6327全屏总共包含8个米字显示位、3个冒号位及上下两个点号位。冒号位与点号位分别位于两个连续米字的间隙位+分钟2位+秒2位”的1 2小时制显示结构或者设置为“日期的两位英文缩写+小时2位+分钟2位+秒2位”的24小时制显示结构。


    从屏幕内部布线情况来看，此屏属于动态扫描屏。整屏分成8个扫描字段，分别代表了8个米字位字符及部分字符位附带的冒号与点号。全屏包括4灯丝引脚在内，总共有效引出脚数量为28脚，灯丝与其他引脚间存在2根无引出脚的空位作为间隔，总共占据了30个2mm间距的脚位，所有引出脚全部位于屏幕上方一端，使用了新型的驱动电路，单5v供电，实现交流驱动灯丝与负高压驱动阳极与栅极，符合VFD屏驱动规范，显示效果好，使用寿命长；尽可能采用小型全贴片零件制作，整机小巧，做到了超薄型，充分利用单片机内的资源，使用最少的外围硬件驱动，且全部使用现成零件，无需绕制变压器，制作容易，成本低，虽单片机独立完成扫描工作，可表现出同屏中的不同字段显示不同亮度字符的特殊显示效果；整体设计成一个VFD通用显示模块，且单片机空余I/o脚全部引出，利于后期扩展应用范围。属单端引脚屏，此结构引脚的优点是便于在屏幕下方布置零件，可充分利用PCB的面积，在维修时，可通过掀起屏幕的一端露出屏幕下方零件进行维修，不用焊下VFD屏。当然，考虑到屏幕引脚多次弯折后容易折断，所以应当尽量避免进行此类操作。屏引脚连接如表1所示。
