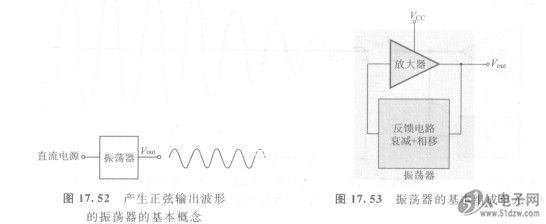

图17.52中示m了一个振荡器的基本概念。U13NB65振荡器实际上是将直流形式的电能转换为交流形式的电能。如图17.53所示，一个基本的振荡器由一个晶体管放大器（运算放大器振荡器将在第19章中进行介绍）和一个正反馈电路组成。放大器用于进行放大，反馈电路产生相移并提供衰减。


    正反馈

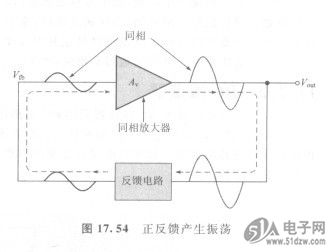

    正反馈( positive feedback)就是将放大器的输出电压的一部分反馈到输入端（无净相移），导致对输信号的增强。正反馈的基本思想如图17. 54所示。正如所见，同相反馈电压被放大后产生输出电压，输出电压转而又产生反馈电压。也就是说，产生了一个环路，环路中的信号在没有输入信号的情况下靠自身进行维持，产生一个连续的正弦波输出。这种现象称为振荡( oscillation)。
