发光二极管( LED:light-emitting diode)昀基本工作过程如下：P89C51RD2HBA当该器件正向偏置时，电子从n型材料跨过pn结，与p型材料中的空穴复合。回忆一下，这些自由电子是处于导带中的，比共价键中的空穴所处的能级更高。当复合发生时，复合电子以光和热的形式释放能量。位于半导体的一层上的大面积暴露表面让光子以可见光的形式发射出去。图16. 55给出了该过程的图示，这个过程称为电致发光(electroluminescence)。
    LED半导体材料

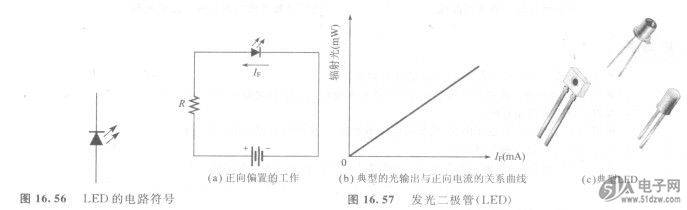

    早期的LED中使用的是半导体砷化镓(GaAs)。第一只红色LED是将砷化镓磷(GaAsP)放到砷化镓衬底上制作出来的。使用磷化镓(GaP)衬底后，效率得到提高，使得红色I。ED的亮度增加，还允许制造出橘黄色的LED。GaAs LED发射的是不可见的红外(IR)辐射。LED的电路符号如图16.56所示。


    后来，用GaP作为发光器，产生浅绿色光。利用一个红色基片和一个绿色基片，LED就能产生黄色光了。最早的超亮红色、绿色和黄色LED是使用磷砷铝化镓( GaAIAsP)实现的。在20世纪90年代早期，就有了用磷铝化镓铟(In-GaAIP)实现的红色、桔黄色、黄色和绿色高亮LED。
    现在使用金刚砂( SiC)制成的蓝色l。ED和用氮化镓(GaN)制成的超亮蓝色LED变得实用了。产生绿光和蓝光的高亮度I．ED也是用氮化镓铟(InGaN)制成的。高亮度白光I。ED是用超亮蓝色GaN上覆盖吸收蓝光的荧光粉制成的，从而发出白光。
    LED通过发光对足够大的正向电流作出响应，如图16.57(a)所示。光输出的大小与正向电流成正比，如图16.57(b)所示。具有代表性的LED如图16.57(c)所示。


    LED广泛用于从消费冉器到科学仪器范围内的各种仪器上的指示灯和读数显示，使用IdED的一种常用显示器件是七段数码显示器。再与表示小数点的段相结合。显示器中的每一段就是一个LED。通过给选定段的组合加正向偏置，就可以构成任何数字和小数点。
