图16.17(a)给出了大多数通用二极管的基本结构及其标准的原理电路符号。RB551V-30T1G符号中的“箭头”指出了与电子流相反的方向。二极管的两个管脚分别是阳极(A)和阴极(K)。阳极(Anode)为p区，阴极(Cathocic)为n区。
    当阳极相对于阴极为正时，则二极管是正向偏置的，电流由阴极流向阳极，如图16.17(b)所示。要记住，当二极管处于正向偏置时，势垒电位V。总是存在于阳极和阴极之间，如图所示。当阳极相对于阴极为负时，则二极管是反向偏置的，如图16. 17(c)所示，这时没有电流。在反向偏置时，电阻不是必须的，但为了保持一致，也画出来了。


    (a)基本二极管结构及电路符号    (b)正向偏置    (c)庋向偏置
    图16.17  二极管的结构、电路符号和偏置电路。VBiAS为偏置电压，为势垒电位为了说明各种二极管的物理结构，图16.18中给出了一些典型二极管及其引脚识别方法。

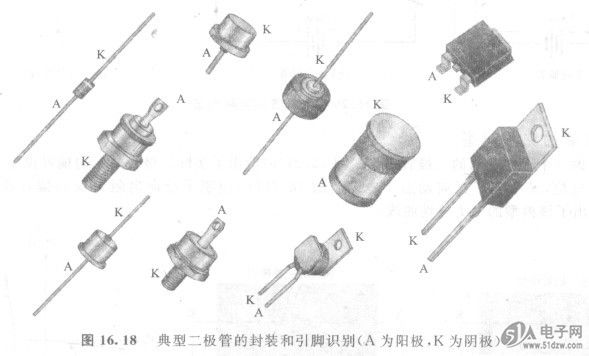

    图16. 18  典型二极管的封装和引脚识别（A为阳极．K为阴极）
