本节介绍了两个RL电路应用。S29GL064P90FFIR10第一个应用是一个基本选频（滤波器）电路。第二个应用是一个开关稳压器，因为它的高效率，所以在电源中得到了广泛应用。开关稳压器中使用了其他元件，但核心是RL电路。
    在学完本节后，应该能够描述RL电路应用的两种例子：
    ①讨论如何将RL电路用作滤波器。
    ②讨论电感在开关稳压器中的优点。
    RL电路用作滤波器
    与RC电路相似，串联RL电路也呈现出了选频特性。
    1．低通特性
    你已经了解了串联RL电路中的相角和输出电压的变化情况。根据串联RL电路的滤波作用，输出电压的幅度变化作为频率的函数是很重要的。

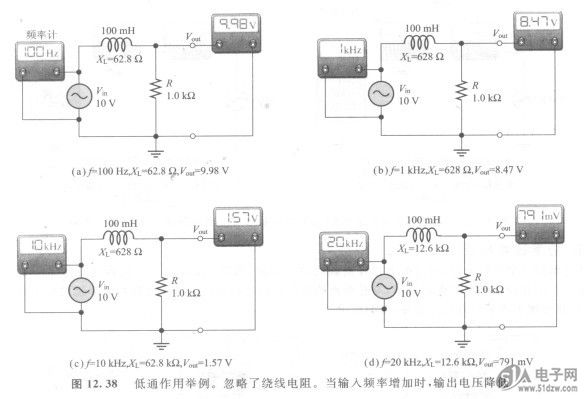

    图12.38展示了一个串联RL电路的滤波作用，它采用了系列的特定的测量，其中频率从100 Hz开始递增到20 kHz。在每个频率值时，测量输出电压的大小。正如所见，当频率增加时，感抗增加，这样当输入电压始终保持常数io V时，使得电阻上的电压降变小。


    这些具体值所形成的频率响应曲线与图10. 50所给出的低通RC电路的频率响应曲线相似。
    2．高通特性
    为了说明RL高通滤波作用，图12.39展示了一系列的测量。频率从10 Hz开始递增到10 kHz。正如所见，当频率增加时，感抗增加，这样就导致电感上的电压降变大。此外，当在图表上标示出这些值时，其响应曲线与图10. 52中给出的高通RC电路的响应曲线相似。
