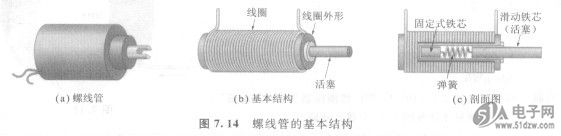

螺线管( solenoid)是一种具有称作活塞(plunger)的可移动铁芯的电磁器件。TQ5132铁芯的移动取决于电磁场和弹簧的机械力。螺线管的基本结构如图7.14所示。它是由缠绕在无磁性空心圆棒上的圆柱形线圈组成。固定的铁芯固定在轴的末端位置，而滑动的铁芯通过弹簧连接到固定的铁芯。

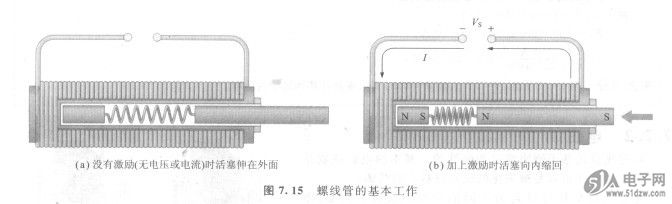

    在静止（没有加电压）状态下，活塞如图7.15(a)所示是伸在外面的。当电流流过线圈，螺线管被激励，如图7. 15(b)所示。电流建立了电磁场，两个铁芯都被电磁场磁化，如图所示。固定铁芯的南极吸引可移动铁芯的北极，使得滑动铁芯向内移动，这样使得活塞向里缩进，并且压缩弹簧。只要线圈上有电压，活塞就由于磁场的吸引力而维持收缩，当电流断开时，磁场消退，被压缩的弹性力将活塞向后推出。螺线管用在诸如阀门的断开和闭合以及汽车的门锁应用中。


    电磁阀
    在工业控制中，电磁阀(solenoid valves)祓广泛地用于控制空气、水、蒸气、油、制冷剂以及其他液体的流动。电磁阀用在压缩（空气）和液压（油）系统中，通常是在机械控制中。电磁阀也常用在航空航天和医学领域。电磁阀既可以通过移动活塞来打开或关闭开口，又可以通过旋转闭塞阀排出一定量的气体或液体。
    电磁阀由两个功能单元组成：螺线管线圈，用来打开或者关闭阀门和阀体所需要的移动提供磁场，阀门和阀体借助防漏密封与线圈装置隔离，另一个功能单元包括管道和蝶形阀。图7. 16示出了一种电磁阀的剖面图。当螺线管被激励时，蝶形阀转动，将常闭( NC)阀打开或者将常开(N())阀关闭。
    电磁阀有多种现成的配置，包括常开阀或者常闭阀。它们对于不同的液体类型（例如气体或水）、压力、通路的个数、大小等等有不同的种类。同一个阀可以控制一个以上的通路，而且可能有一个以上的螺线管移动。
