555定时器采用单电源供电，FM24C256-SE电源电压适应范围为4. 5～15V。555定时器具有很多优点，尤其是输出电流达200mA，带负载能力很强。因而，应用极其广泛，可以构成各种应用电路。
    1．用555定时器组成单稳态触发器
    (1)电路

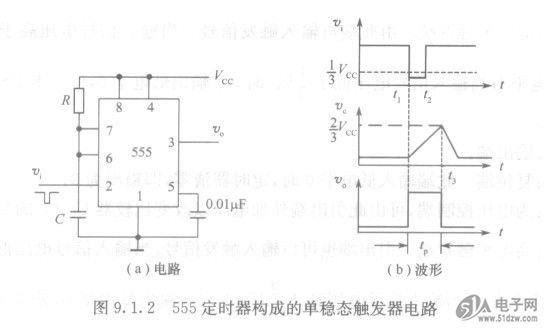

    用555定时器构成的单稳态触发器电路及工作波形如图9.1.2(a)、(b)所示。将555定时器高电平触发端6与放电端7相连，外接定时元件R、C，输入触发信号加到低电平触发端2，低电平有效，引出端5与地之间接0. OlruF的滤波电容，以提高比较器电压的稳定性。


    单稳态触发器与第8章介绍的D、JK等双稳态触发器是不同的。双稳态触发器具有两个稳定状态，在无外加信号触发时，它就工作在其中的一个稳定状态，当外加信号触发时，它从一个稳定状态转变到另一个稳定状态，其特点是有外部触发脉冲，才有电路稳定状态转变。而单稳态触发器只有一个稳定状态，在无外加信号触发时，它就工作在这个稳定状态，当外加信号触发时，电路先从稳定状态转变到暂稳状态，然后由暂稳状态自动返回稳定状态，具有一次触发两次状态改变的特点。
    (2)工作原理
    ①电路的稳定状态。
    当无外加触发信号输入时，即当Vi为高电平且其值大于号Ⅵ℃时，比较器C2输出为1，这时555定时器输出端（引出端3）一定处于低电平O态。这是因为，若输出高电平时；放电管VT就会截止，则VcC经R给c充电。当电容上电压达詈Ⅵ℃时，比较Cl输出低电平o，便将基本RS触发器置成0态，从而使输出vo =0。此后，放电管VT导通，电容C放电，当其上电压下降到低于导%、时，比较器C，又输出高电平1，但基本RS触发器保持o态不变，电路进入稳态输出为低电平0。
    ②低电平触发，电路由稳态翻转到暂稳态。
    当低电平触发端（引出端2）外加触发负脉冲，使引出端2的电平低于丢V,,E时，比较器C2输出低电平0，将基本RS触发器置成1态，则输出vo =1，电路进入暂稳态。尔后外加触发负脉冲过去，引出端2电平高于丢Ⅵ℃，比较器C2输出高电平1。
    ③自动返回稳态的过程。
    在暂稳态状态下，基本RS触发器Q=O，放电管VT截止，CC经R对电容C充电，当电容上电压升高到大于号Ⅵ℃时，比较器Cl输出o，基本RS触发器被置o，输出端由高电平l自动转到低电平0，返回到稳态。
    ④恢复过程。
    电路返回稳态后，基本RS触发器Q=1，放电管VT导通，电容C放电，为下次工作做好准备。
