74LS49外接上拉电阻驱动半导体数码管
发布时间:2013/10/18 21:14:59 访问次数:8117
74LS49七段字形译码器的输出YA~Yg为集电极开路(OC)输出,使用时必须外接电阻。图7.2.24所示就是由741。S49和半导体数码管LED构成的译码显示电路原理示意图,它能完成BCD码的译码和显示功能。
常用的BCD-7段译码/驱动器还有74LS47、74LS48、74HC4511等,74LS47用来驱动共阳极发光二极管显示器,而74LS48、74HC4511用来驱动共阴极发光二极管显示器。与74LS49 -样,74LS47为集电极开路输出,用时要外接电阻;而74LS48、74HC4511的内部有升压电阻,因此无须外接电阻(可直接与显示器相连)。此外,74LS48、74HC4511有灯测试输入使能端、动态灭零输入使能端、静态灭零输入使能端、动态灭零输出使能端,用于检查芯片的好坏、高位或低位零时显示器全灭等控制,使用时请查阅相关资料。

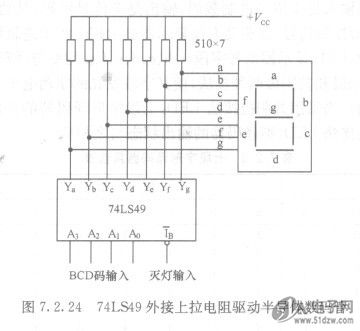

图7.2. 24 74LS49外接上拉电阻驱动半导体数码管
数据选择器
数据选择器又称多路选择器,英文缩写为MUX。其基本逻辑功能是:在,z个选择信号控制下,可从2”个榆入数据中,选择一个作为输出。例如,当n-2时,即有两个选择信号,可从22 =4个输人数据中,选择一个作为输出,称为4选1 MUX。当n-3时,即有3个选择信号,可从23 =8个输入数据中,选择一个作为输出,则称为8选1 MUX,以此类推。
数据选择器应用广泛,也已经作为标准器件,制成了中规模集成电路。图7.2. 25所示为双4选1数据选择器74LS153的引脚排列图。在同一个封装中有两个4选1 MUX。图中,Ai、Ao是选择输入端,为两个MUX所共有,D3、D2、Di、Do为数据输入端,Y为数据输出端.
74LS49七段字形译码器的输出YA~Yg为集电极开路(OC)输出,使用时必须外接电阻。图7.2.24所示就是由741。S49和半导体数码管LED构成的译码显示电路原理示意图,它能完成BCD码的译码和显示功能。
常用的BCD-7段译码/驱动器还有74LS47、74LS48、74HC4511等,74LS47用来驱动共阳极发光二极管显示器,而74LS48、74HC4511用来驱动共阴极发光二极管显示器。与74LS49 -样,74LS47为集电极开路输出,用时要外接电阻;而74LS48、74HC4511的内部有升压电阻,因此无须外接电阻(可直接与显示器相连)。此外,74LS48、74HC4511有灯测试输入使能端、动态灭零输入使能端、静态灭零输入使能端、动态灭零输出使能端,用于检查芯片的好坏、高位或低位零时显示器全灭等控制,使用时请查阅相关资料。
图7.2. 24 74LS49外接上拉电阻驱动半导体数码管
数据选择器
数据选择器又称多路选择器,英文缩写为MUX。其基本逻辑功能是:在,z个选择信号控制下,可从2”个榆入数据中,选择一个作为输出。例如,当n-2时,即有两个选择信号,可从22 =4个输人数据中,选择一个作为输出,称为4选1 MUX。当n-3时,即有3个选择信号,可从23 =8个输入数据中,选择一个作为输出,则称为8选1 MUX,以此类推。
数据选择器应用广泛,也已经作为标准器件,制成了中规模集成电路。图7.2. 25所示为双4选1数据选择器74LS153的引脚排列图。在同一个封装中有两个4选1 MUX。图中,Ai、Ao是选择输入端,为两个MUX所共有,D3、D2、Di、Do为数据输入端,Y为数据输出端.
