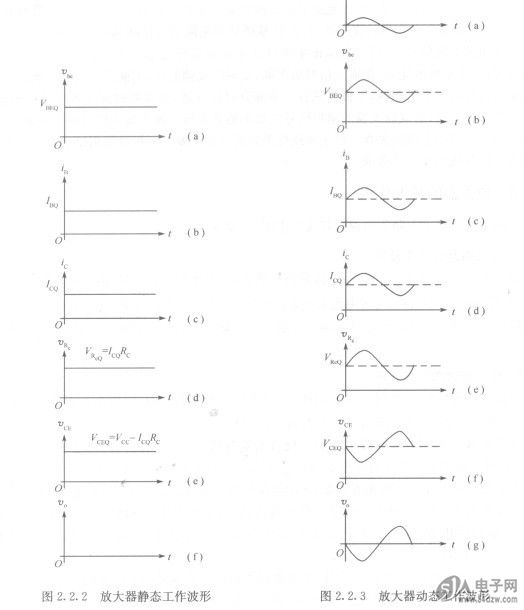

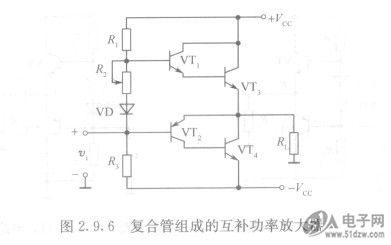

交流信号秽i加入前，放大器工作于静态，CY7C68013A-56LTXC三极管各极电流、电压分别为恒定的直流量IHQ、Ico、VEQ、VCEQ；当交流信号q加入后，放大器工作于动态，三极管各极电流、电压瞬时值就在原来直流电流、电压的基础上叠加了一个随输入信号而变化的交流分量i“、i。图2.2.2放大器静态工作波形 图2.2.3放大器动态工作波就是说，放大器中同时存在着直流量和交流量。直流量决定放大器静态工作点，交流量表示信号的传递，表明放大作用（所谓放大是针对交流量而言）。因此，对放大器的分析分别需要进行直流分析和交流分析，这就涉及画出放大器直流通路和交流通路的问题，其画法如下。


    ①直流通路：直流通路是放大器输入回路和输出回路直流电流的流经的途径。画直流通路时，可将电容器视为开路，其他不变。图2.2.1所示放大器直流通路如图2.2.4所示。直流通路仅用于分析和计算放大器的静态工作点。
    ②交流通路：交流通路是放大器交流信号流经的途径。画交流通路时，可将电容器短路、直流电压源（内阻小，交流压降忽略不计）视为对地短路，其余元件照画。图2.2.5即为图之．2.1所示放大器的交流通路。
