指针电表的原理，分流、降压要牢记，
    测量直流电流时，并联电阻要合适，
    测量直流电压时，测量交流电压时，
    测量电阻并串联，用表要懂其原理，
    表头串接电阻器，整流电路并、串式，
    改变量程换阻值，损坏维修好分析。
    指针式万用表都是在灵敏电流微安表上并联或串联电阻器进行分流或降压来扩展测量范围的。AT91SAM9261B-CU下面以MF47型万用表为例，介绍指针式万用表测量直流电流、电压、交流电压和电阻的基本原理及如何在灵敏电流微安表的基础上进行扩展。

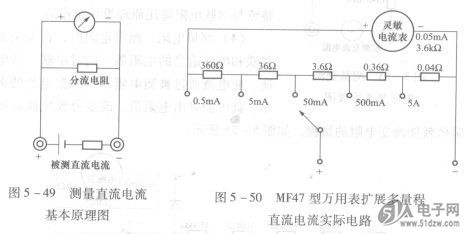

    (1)测量直流电流。测量直流电流时，在表头上并联一个适当的电阻器（叫分流电阻器）进行分流，就可以扩展电流量程。改变分流电阻器的阻值就能改变电流测量范围，如图5 -49所示。


    图5 -50为MF47型万用表扩展多量程直流电流实际电路。它是根据分流电路原理设计制作的。
    (2)测量直流电压。测量直流电压时，在表头上串联一个适当的电阻器（称作降压电阻器）进行降压，就可以扩展电压量程。改变降压电阻器的阻值就能改变电压的测量范围，如图5 - 51所示。


    图5 -52为MF47型万用表扩展多量程直流电压实际电路。它是根据串联电阻降压原理设计制作的。
