数字电路收音机
发布时间:2013/10/5 10:30:00 访问次数:739
通常，非门用来处M1080EF-LF-Z理数字信号，但如果适当地给它设置偏值工作点，利用门电路输入、输出转换特性曲线具有一段线性区，也可以用来处理模拟信号，进行信号的线性放大。

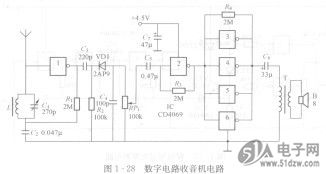

图1-28是一个由六非门CD4069构成的简易收音机电路。非门1组成高频放大器，L、Cl组成调谐电路，Ri为直流反馈电阻，C2起交流傍路作用。接收到的广播信号经非门l高频放大后，通过C3耦合送到VD1、R2及C，构成的检波电路进行检波。检波出的低频信号由非门2组成的低频放大器进行放大，再由非门3～6组成的并联缓冲放大器输出，最后由输出变压器T耦合至扬声器B发出扩播声。RPi用来调节音量的大小。
通常，非门用来处M1080EF-LF-Z理数字信号，但如果适当地给它设置偏值工作点，利用门电路输入、输出转换特性曲线具有一段线性区，也可以用来处理模拟信号，进行信号的线性放大。
图1-28是一个由六非门CD4069构成的简易收音机电路。非门1组成高频放大器，L、Cl组成调谐电路，Ri为直流反馈电阻，C2起交流傍路作用。接收到的广播信号经非门l高频放大后，通过C3耦合送到VD1、R2及C，构成的检波电路进行检波。检波出的低频信号由非门2组成的低频放大器进行放大，再由非门3～6组成的并联缓冲放大器输出，最后由输出变压器T耦合至扬声器B发出扩播声。RPi用来调节音量的大小。
