直流电源很重要，电子产品不可少，
    一般组成五部分，变压、整流、滤波好，
    稳压、保护在后面，输出直流很可靠。
    电源可分交流电源与直流电源，它向电子产品提供工作所需的能量，NJM2337BF1(TE1)是任何电子产品必不可少的组成部分。交流电源一般为220V、50Hz电源，但许多家用电器设备的内部电路都要采用直流电源作为供电能源。移动式电子产品采用化学电源（电池）供电。除特别指出外，电子产品一般都用交流整流电源供电。

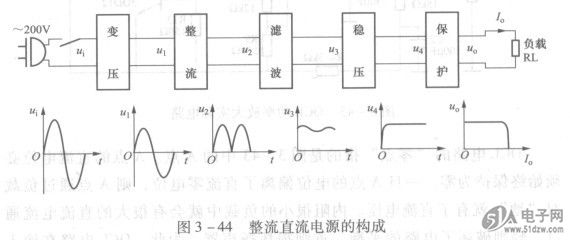

    整流直流电源一般由五个部分组成，如图3 - 44所示。
    图3 -44整流直流电源的构成


    把交流电源的电压降（或升）到所需值的任务通常由变压器完成。然后由整流器把方向、大小都变化的交流电变成单一方向的直流电。这个直流电是方向不变但大小有变化的脉动电压。经滤波后可除去快速变化的纹波成分，得到基本平滑的直流电。但是滤波后输出的直流仍然会随着输入电源电压的变动而变动，也会随着负载电阻值的变动而变动。这种变动是缓慢的变动，与滤波要解决的快速纹波不同。稳压环节就为解决这种慢速电压变化而设计。从原理上看，至此已能满足用电设备的求，但从实践角度看，由于偶然因素和误操作的可能性，当负载短路或输出电流过大时，一个恒压源为避免经常被烧掉，必须具有快速自我保护的能力。
