单管放大三形式，共发、共集、共基极，
    其他电路可组合，基本性质要牢记。
    共发放大最基本，发结正偏集结反，
    饱和失真Q偏高，截止失真Q低偏。
    共集放大近似1，信号输出随输入，
    共集能变阻抗值，常用输入输出级。
    共基放大入阻小，出入同相幅值高，
    电流放大小于1，宽带高频特性好。
    共射、共集和共基放大器是单管放大器中三种最基本的单元电路，NE555N所有其他放大电路都可以看成是它们的变形或组合。所以掌握这三种基本单元电路的性质是非常必要的。三种放大电路的特点比较见表3 -l。

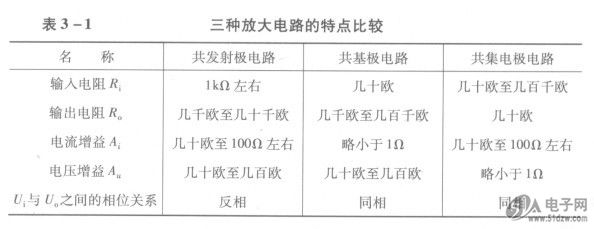

     表3 -1  三种放大电路的特点比较

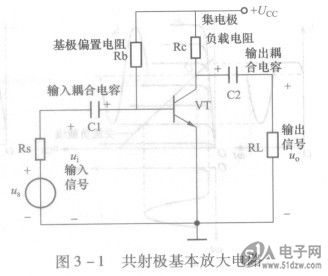

    共发射极基本放大电路如图3 -1所示。图中VT（晶体三极管）是整个放大电路的核心元件，其作用是电流放大；+ UcC是整个放大电路正常工作的直流电源，它通过电阻器Rb向发射结提供正偏电压，通过电阻器Rc向集电结提供反偏电压；Rb称为基极偏置电阻，由它决定基极直流电流。通常称为偏置电流，Rb必须取适当的值，从而保证晶体管处于正常工作状态；集电极负载电阻Rc的作用是将集电极电流的变化转换成集电极电压的变化；耦合电容Cl和C2起隔直流、耦合交流的作用，在低频放大电路中，Cl、C2通常采用电解电容。


    放大电路没有输入信号（即U。=0）时，电路各处的电压、电流均为直流，称为直流工作状态，简称为静态。当有输入信号时，电路中的电压、电流都将随输入信号做相应的变化，这种变化状态称为交流工作状态，简称为动态。
    静态时，晶体管的各极直流电压U。E、U。和电流。在三极管的输入特性曲线和输出特性曲线上确定为一个点，周Q点表示，习惯上称这些数值为静态工作点。所谓设置静态工作点即在静态时使三极管有合适的工作电压及电流，如果静态工作点Q设置不合理便会产生严重的非线性失真。
    当Q点的位置设置得偏高，在输入信号的正半周，尽管波形没有失真，但在输出特性曲线上信号的变化范围有一部分进饱和区，结果的正半周和U。的负半周被削去一部分，这种由饱和区引起的失真，称为饱和失真，如图3 -2(a)所示。要避免饱和失真，应适当减小值，即增大Rb值。
