认识光电二极管，能将光信转为电，NCP1589AMNTWG管壳上面有窗口，光照管芯电流变，光波波长有不同，出现不同型号管，文字符号为VDL，图形符号带两箭，2DU与2CU，主要参数记心间。光电流与暗电流，工作电压最高线，响应时间、灵敏度，光谱范围波长现。
    光电二极管是一种光电变换器件，它能将接收的光信号转变成电信号输出。其基本特性是在光的照射下能产生光电流。
    光电二极管的顶端有能射入光线的窗口，光线可通过该窗口照射到管芯上。当无光照射光电二极管时，反向电流很小，即暗电流极小；当有光照射时，在光的激发下，光电二极管内产生大批“光生载流子”，反向电流大增，即光电流大增。但这种对光线的反应灵敏度有选择性，也就是说具有特定的光谱范围。在这一范围内，某一波长的光波又有着最佳响应，称这一波长为峰值波长。不同型号的光电二极管，由于其材料与工艺不同，峰值波长亦不相同。光电二极管一般能接收可见光或红外光，用可光控系统或遥控系统。
    光电二极管的文字符号为VDL，图形符号如图2-52 (b)所示。

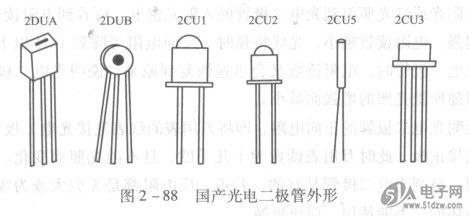

    光电二极管的种类很多，国产光电二极管主要有2CU系列（N型硅光电二极管）与2DU系列（P型硅光电二极管）等，其外形如图2 -88所示；
    图2 -88国产光电二极管外形
    光电二极管主要参数有光电流、暗电流、最高工作电压与光谱响应范围。
    光电流指在一定反向电压下，入射光强为某一定值时流过管子的（反向）电流。光电二极管的光电流一般为几十微安，并与入射光强度成正比，该值越大越好。
    暗电流指在一定反向电压下，无光照时流过管子的（反向）电流，一般小于0.1~ 02I_LA，该值越小越好。
    最高工作电压指在无光照、反向电流不超过规定值时(通常为0.1VA)，允许的最高反向工作电压，一般在10~50V，使用中不要超过。
    光灵敏度是指光电二极管对光线的敏感程度。它是指在接受到1ILW光线照射时产生的电流大小，单位为IJLA/IJW。
    光谱响应范围是指光电二极管光谱响应最灵敏的波长范围，一般为0.88~0.94 y,m。例如，2CUID型光电二极管的最高工作电压为40V，光电流大于80 pdA，暗电流小于0.2斗A，响应波长为0.88 pdm。
