以示波器为例来说明这个问题。

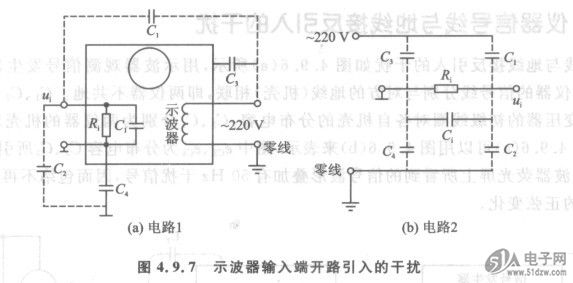

    如图4.9.7(a)所示，C1、C2分别为示波器输入端对电源变压器初级线圈和大地的分布电容，C3、C4分别为机壳对电源变压器初级线圈和大地的分布电容。MP1026EF-LF-Z此电路可等效为如图4.9.7(b)所示电路，可见，这些分布参数构成一个桥路，当Cl C4一C2 C3时，示波器的输入端无电流流过。但对于分布参数来说，一般不可能满足Cl C4一C2 C3，因此示波器的输入端就有50 Hz的市电电流流过，荧光屏上就有50 Hz交流电压信号显示。
    如果将示波器换成晶体管毫伏表，毫伏表的指针就会指示出干扰电压的大小。正是由于这个原因，毫伏表在使用完毕后，必须将其量程旋钮置3V以上挡位；否则，如果置于小量程挡位，一开机，即使毫伏表输入端开路也会使指针出现打表现象。


    图4.9.7示波器输入端开路引入的干扰
    接地不当会导致被测电路短路
    这个问题在使用双踪示波器时尤其应注意。如图4.9.8所示，由子双踪示波器两路输入端的地线都是与机壳相连的，因此，在图4.9.8(a)中，示波器的第1路(CH -1)观测被测电路的输入信号，连接方式是正确的，而示波器的第2路（CH -2）观测被测电路的输出信号，连接方式是错误的，导致了被测电路的输出端被短路。在图4.9.8(b)中，示波器的第2路观测被测电路的输出信号，连接方式是正确的，而示波器的第1路观测被测电路的输入信号，连接方式是错误的，导致了被测电路的输入端被短路。
