脉冲计数法测量相位差采用的是直读式数字相位计，KM44C4000CS-6其原理是基于时间间隔测量法，通过相位一时间转换器，将相位差为妒的两个信号（分别称参考信号和被测信号）转换成一定的时间间隔r的起始和停止脉冲，如图4.5.13(a)所示。然后用电子计数器测量其时间间隔。如果让电子计数器的时钟脉冲频率倍乘36×10”（竹为正整数），则显示值即为以度为单位的相位差值，其简单原理如图4.5.13(b)所示。
    采用时间间隔测量法，其间隔时间为。
    式中，N是在时间内计数脉冲的个数；To是时标信号周期。

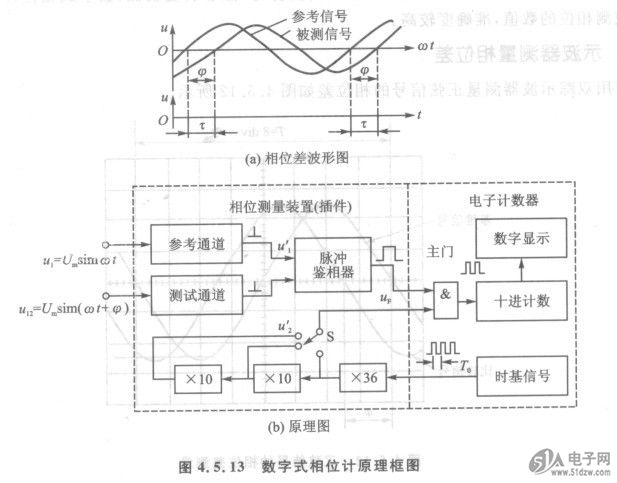

    图4.5.  13  数字式相位计原理框图
    可见，计数器在I s内脉冲的累计数就是以度为单位的两个被测信号的相位差。若取fo=3 600 Hz，则每个计数脉冲表示0.1，可以提高测量准确度。
    也可以用相位一频率转换器，把两信号之间的相位差变为频率，用电子计数器测量。此外可采用相位一电压转换器，把相位转换为电压，用电压表测量。
