两个信号时间差的测量
发布时间:2013/9/13 19:13:30 访问次数:3273
使用双踪示波器可以测量具有同步关系的两个信号的时间差。UPD4069UBG-E1(MS)两个信号分别加到垂直道1(CH -1)和通道2(CH -2),垂直模式开关选择交替(ALT)或快速切换显示(CHOP)方式。一般信号频率较高时选ALT方式,频率较低时选CHOP方式。这样两信号的波形会同时出现在显示屏上,微调垂直位置旋钮,使显示波形的1/2幅度处于中间位置,观测两信号上升沿之间的水平距离,乘以扫描时间轴的标值(例如50 ys/div)即可算出两个信号时间差的数值。两信号时间差的测量如图4.5. 10所示。
时间差T-5.5 div×50 rus/div=275 ris。

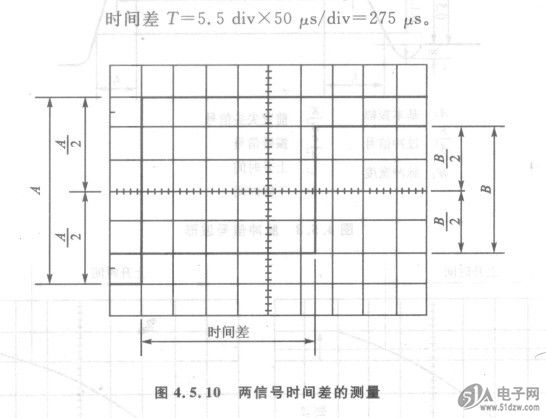

图4.5. 10两信号时间差的测量
示波器延迟特性对脉冲波形测量的影响
示波器的垂直通道电路对信号有一定的延迟作用,在对脉冲上升时间的进行测量时将产生误差。通常示波器上升时间tl与本身的带宽W有关。
若示波器的带宽为10 MHz,则上升时间为35 ns;若带宽为100 MHz,则上升时间为3.5 ns。

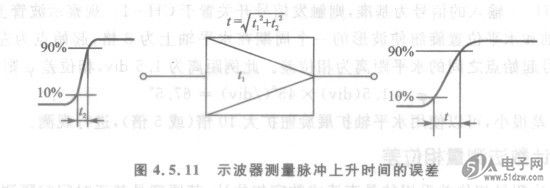

如果脉冲信号本身就具有一定的上升时间,当用示波器进行观测时,示波器的上升时间会使昱示波形的上升时间f增加,示波器测量脉冲上升时间的误差如图4.5. 11所示。
例如,一个示波器本身的上升时间为35 ns,输入脉冲信号本身的上升沿时间为100 ns,在示波管上的显示波形的上升沿时间t=106 ns,存在6%的测量误差。
使用双踪示波器可以测量具有同步关系的两个信号的时间差。UPD4069UBG-E1(MS)两个信号分别加到垂直道1(CH -1)和通道2(CH -2),垂直模式开关选择交替(ALT)或快速切换显示(CHOP)方式。一般信号频率较高时选ALT方式,频率较低时选CHOP方式。这样两信号的波形会同时出现在显示屏上,微调垂直位置旋钮,使显示波形的1/2幅度处于中间位置,观测两信号上升沿之间的水平距离,乘以扫描时间轴的标值(例如50 ys/div)即可算出两个信号时间差的数值。两信号时间差的测量如图4.5. 10所示。
时间差T-5.5 div×50 rus/div=275 ris。
图4.5. 10两信号时间差的测量
示波器延迟特性对脉冲波形测量的影响
示波器的垂直通道电路对信号有一定的延迟作用,在对脉冲上升时间的进行测量时将产生误差。通常示波器上升时间tl与本身的带宽W有关。
若示波器的带宽为10 MHz,则上升时间为35 ns;若带宽为100 MHz,则上升时间为3.5 ns。
如果脉冲信号本身就具有一定的上升时间,当用示波器进行观测时,示波器的上升时间会使昱示波形的上升时间f增加,示波器测量脉冲上升时间的误差如图4.5. 11所示。
例如,一个示波器本身的上升时间为35 ns,输入脉冲信号本身的上升沿时间为100 ns,在示波管上的显示波形的上升沿时间t=106 ns,存在6%的测量误差。
