(1)判断极性
    将万用表置于R×1kQ挡，黑表笔任意接全桥组件的某个引脚，SN74F02NS用红表笔分别测量其余3个引脚，如果测得的阻值都为无穷大，则此时黑表笔所接的引脚为全桥组件的直流输出正极；如果测得的阻值都为4～10 kQ，则此时黑表笔所接“一”的引脚为全桥组件的直流输出负极，剩下的两个引脚就是全析组件的交流输入脚。
    (2)判定好坏
    全桥组件的内部结构如图4.2.5所示。首先将万用表置于R×10 kCl挡，测量一下全桥组件交流电源输入端③、④脚的正、反向电阻值。从图4.2.5可见，无论红、黑表笔怎样交换测量，左右两边的两个二极管都有一个处于反向接法，所以良好的全桥组件③、④脚之间的电阻值应为无穷大。当4个二极管之中有一个击穿或漏电时，都会导致③、④脚之间的电阻值变小。因此，当测得③、④引脚之间的电阻值不是无穷大时，说明全桥组件中的4个二极管中必定有一个或多个漏电；当测得的阻值只有几千欧时，说明全桥组件中有个别二极管已经击穿。

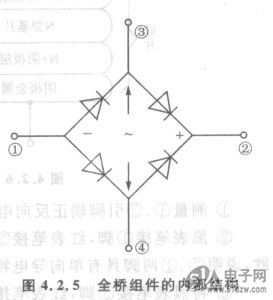

    图4.2.5全桥组件的内部结构


    对于全桥组件中的开路性和正向电阻变大等性能不良的故障，可以通过测量①、②脚之间的正向电阻加以判断。用万用表R×1kQ挡进行测试，①、②脚之间的正向电阻值一般在8～10 kQ之间，如果测得①、②脚之间的正向电阻值小于6kQ，说明4个二极管中有一个或两个已经损坏；如果测得①、②脚间的正向电阻值大于10 kC2，则说明全桥组件中的二极管存在正向电阻变大或开路性故障。
