七段显示驱动电路
发布时间:2013/9/6 20:25:11 访问次数:1758
1.用 途
七段数码显示器驱动电路。
2.原 理

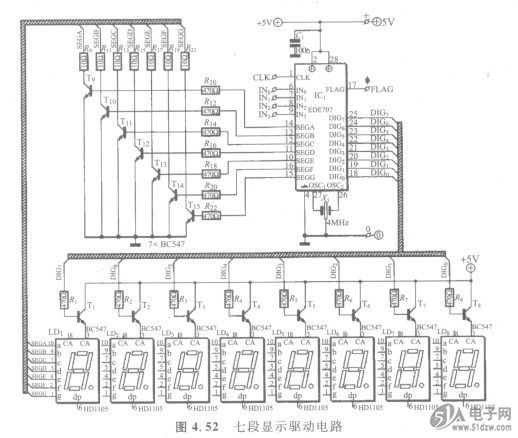

电路如图4.52所示。74LCX14MTCX该电路的核心器件IC.(EDE707)仅用4条数据线和1个时钟信号,可驱动最多8个七段显示器。该IC可以实现计数器功能并能够显示完整的十六进制字符集(0~9,A~F)。它既可与共阳极也可与共阴极的显示器一起使用。

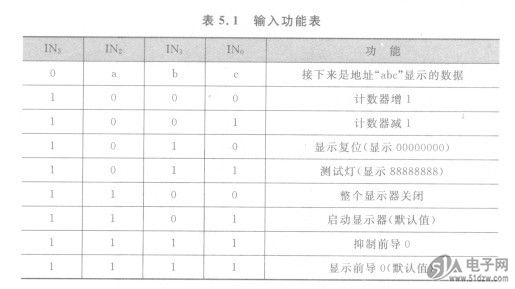

4个输入端IN。~IN。6脚~3脚的状态是在时钟/锁存器输入端CLK(1脚)的下降沿读入。当IN。为高电平时,输入选择一个确定的功能(见表5.1);当IN。为低电平时,其他3个输入确定显示的数据地址。在这种情况下,先发送数据的地址,然后紧接着发送要显示的数字值。例如,如果要显示“2”,先发送“0000”(地址),接着发送“0010”(数据)。
IC1也能够实现十进制计数器功能。当四个输入被设置为“1000”时,计数器在每个时钟输入的下降沿增1,或者当数据总线上为“1001”时计数器减1。最大允许的时钟频率足800Hz。
图中给出的是共阳极显示器。T,到T8的集电极连接到阴极,发射极连接到地;T。到Tis的集电极连接到+5V,10Q的电阻连接在发射极和段之间。
1.用 途
七段数码显示器驱动电路。
2.原 理
电路如图4.52所示。74LCX14MTCX该电路的核心器件IC.(EDE707)仅用4条数据线和1个时钟信号,可驱动最多8个七段显示器。该IC可以实现计数器功能并能够显示完整的十六进制字符集(0~9,A~F)。它既可与共阳极也可与共阴极的显示器一起使用。
4个输入端IN。~IN。6脚~3脚的状态是在时钟/锁存器输入端CLK(1脚)的下降沿读入。当IN。为高电平时,输入选择一个确定的功能(见表5.1);当IN。为低电平时,其他3个输入确定显示的数据地址。在这种情况下,先发送数据的地址,然后紧接着发送要显示的数字值。例如,如果要显示“2”,先发送“0000”(地址),接着发送“0010”(数据)。
IC1也能够实现十进制计数器功能。当四个输入被设置为“1000”时,计数器在每个时钟输入的下降沿增1,或者当数据总线上为“1001”时计数器减1。最大允许的时钟频率足800Hz。
图中给出的是共阳极显示器。T,到T8的集电极连接到阴极,发射极连接到地;T。到Tis的集电极连接到+5V,10Q的电阻连接在发射极和段之间。
