1．用  途
    通信接口转换。
    2．原  理

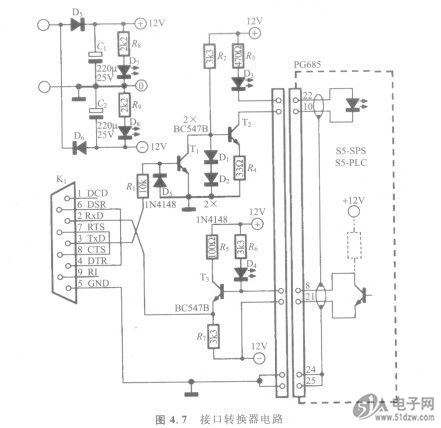

    电路如图4.7所示。74HCT00D该电路可以将RS232接口的电压信号转换成电流信号。RS232接口发出的TxD信号电平为-15～- 5V，该电路将其转换成大约20mA的电流环信号，输出信号电平为5～15V，取决于环路负载。另一方面，SPS发出的20mA电流信号经该电路转换为-15～-5V的电压。
    图4.7接口转换器电路


    当RS232接口发出TxD低电平信号时，三极管T，截止，T2导通，其集电极电流大约为20mA，二极管D1、D2、R3与T2形成恒流源。当信号TxD变正时，T1导通，T2截止，无环路电流。当有环路电流时，二极管D。导通，表明计算机和SPS连接正确。
    SPS发送环路电流时其内部的三极管导通，同时D2导通发光，T1截止，RxD线的电平为-12V。SPS不发送环路电流时，T2导通，RxD线的电平将上升到J-12V。
    电路中所用到的元件很容易获得，因此它的组成是没什么问题的。
    此电路通过9针D型插座与计算机相连，也可由常规的适配器扩展为25针D型插座。在SPS端，可使用一个25针D型插座。应当将LED灯安装在合适的位置，以便能够从外部观察到结果，它们可以指示电源与SPS的连接是否正常。
    此电路的电源可以使用电源适配器，将图中交流输入端直接焊接在适配器的变压器次级。如果电源适配器没有变压器，那就必须使用对称的±12V的供电电源。此电路工作电流大约是30mA。
