1．用  途
    测试电路。
    2．原  理
    电路如图1.11所示。一般的视频信号均由电视台发送，74HC08N电视发送的测试信号相当复杂，这个电路可以提供简单的视频水平测试条形信号。
    电路由3个定时器实现，第一个定时器IC．(555)连接成多谐振荡器，提供周期为64 )u,s、脉宽为4.7_us的同步脉冲。同步脉冲信号的上升沿触发第二个定时器ICz。(556)，IC2。连接成单稳态振荡器，其输出的脉冲宽度决足水平条形信号的位置。IC2。输出脉冲的上升沿触发第三个定时器IC。b(556)，IC：。也连接成单稳态振荡器，其输出的脉冲宽度决定水平条形信号的宽度。为获得合适幅度的视频信号，IC,和IC2b输出的脉冲信号经T．耦合。调节R，、Rs、R6的值可以改变同步信号和条形信号的幅度。输出信号中同步脉冲信号和条形信号强度分别是40%和60%。T．的输出阻抗为75Q，
这样可以直接与视频输入端相连，或通过调制器后经射频输入到电视中。

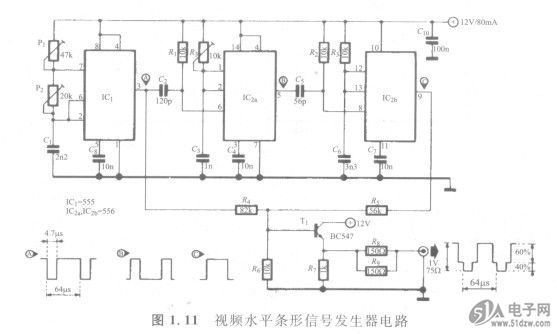

    图1. 11  视频水平条形信号发生器电路


    调试时，将输出信号经视频或射频输入到监视器或电视机中，调节Pt得到一个静止的图像，然后调节P2使图像居中，或者调节P2使得条形图像位于需要的位置即可。也可用示波器调试。调节P2，使IC,的3脚输出一个宽为4.7rLs的脉冲信号，然后调节P，使脉冲周期为64Us。
