1．用  途74HC03D

     分频电路。


    2．原  理
    电路如图1.7所示。此电路将10MHz的数字信号或模拟信号转化成其他频率的时基信号。当输入频率为10MHz的正弦波时．N．将输入的模拟信号转换为数字信号，电路要求模拟输入信号的幅度大于75 0mVp_。。如果输入信号为数字信号，R．、C，、R。可以省略。输入信号经N，整形后，由N。输出周期为lOOns的信号。同时通过N。作为IC。(74HC390)第一个分频器的时钟脉冲，IC。有两个2、5、10分频器，第一个分频器2分频输出1QA输出周期为200ns的信号，5分频输出l Qc输出周期为500ns的信号。10分频输出1QD输出驱动双稳态触发器FF，，输出周期ltuS的信号，同时1Q。输出的信号作为第二个分频器的时钟脉冲，也进行2、5、10分频，其输出信号的周期分别是2ti S、5ps和lOps。如果需要更多的频率信号输出，可以级联更多的IC。，每增加1片IC。，可以增加6种频率信号输出，对输入信号的最大分频数增加100倍。
    每增加l片IC3，电路的电流消耗增加约12mA。

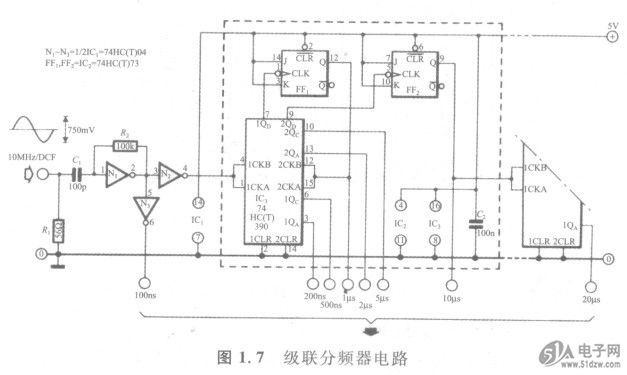

    图1.7级联分频器电路
