传送带控制
发布时间:2013/8/24 21:15:04 访问次数:1616
用PLC实现电动机的异地控制：图1一一64所示为一个传送带（三相异步电动机M驱动），BXB150-24S3V3FLTJ在传送带的起点有两个按钮：用于启动的SB1（常开）和用于停止的SB2（常闭）。在传送带的尾端也有两个按钮：用于启动的SB3（常开）和用于停止的SB4（常闭）。要求能在任一端启动或停止传送带。另外，当传送带上的工件到达末端，撞击 881位置传感器SQ(常闭)使传感器动 882作时，则传送带停止。（提示：传送带的控制逻辑可参见表1-3。）

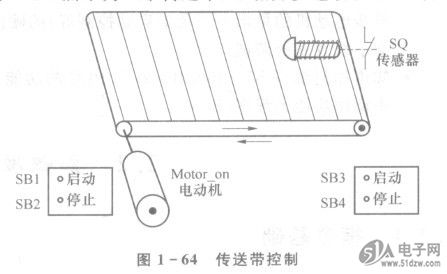

图1- 64传送带控制

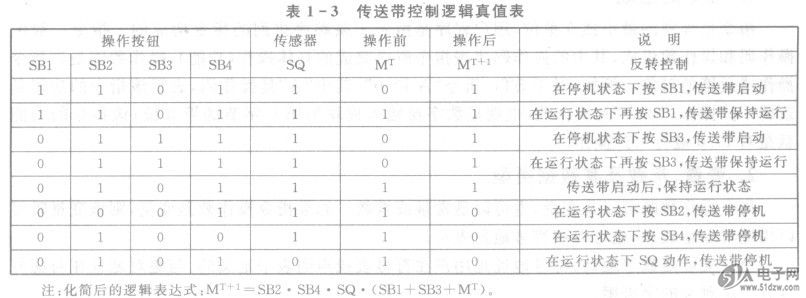

表1-3传送带控制逻辑真值表
用PLC实现电动机的异地控制：图1一一64所示为一个传送带（三相异步电动机M驱动），BXB150-24S3V3FLTJ在传送带的起点有两个按钮：用于启动的SB1（常开）和用于停止的SB2（常闭）。在传送带的尾端也有两个按钮：用于启动的SB3（常开）和用于停止的SB4（常闭）。要求能在任一端启动或停止传送带。另外，当传送带上的工件到达末端，撞击 881位置传感器SQ(常闭)使传感器动 882作时，则传送带停止。（提示：传送带的控制逻辑可参见表1-3。）
图1- 64传送带控制
表1-3传送带控制逻辑真值表
