1.荧光数码管外形示意图

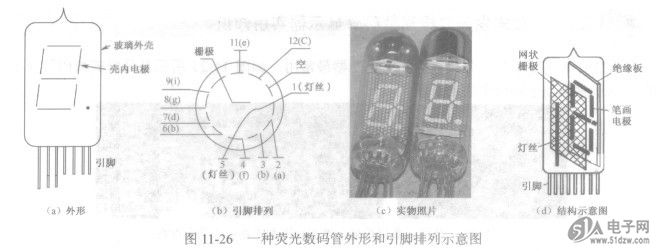

    荧光数码管是分段式的数码管，LES40A48-2V5REJ如图11-26所示是一种荧光数码管外形和引脚排列示意图。这是一个八段式荧光数码管，图11-26 (a)所示是外形示意图，图11-26 (b)所示是弓脚排列示意图。
     图11-26  -种荧光数码管外形和引脚排列示意图


    2．荧光数码管工作原理解说
    荧光数码管是一种电真空器件，其工作原理与普通的电子管相似，它的灯丝就是阴极（为直热式阴极），当灯丝通电后灯丝就会发热（即阴极发热），由于在阴极表面涂有一层逸出功很小的氧化物，于是在阴极发热后会发射大量的电子。
    3．荧光数码管特点
    荧光数码管的优点是工作电压低，驱动电流小，显示清晰悦目，视角大，工作可靠性好，寿命长，但是机械强度差，使用安装不方便。
    重叠式辉光数码管显示器基础知识
    1．辉光数码管结构解说
    辉光数码管是一种字形重叠式气体放电显示器件。这种数码管与分段式数码管不同，它将各种不同的数字或字符直接置于玻璃壳内，通过译码器和驱动器电路直接将某一数字或字符点亮即可显示。


    2．辉光数码管工作原理解说
    如图11-27所示是一种辉光数码管示意图，图11-27 (a)所示是引脚排列示意图，图11-27 (b)所示是显示十进制数8时示意图。辉光数码管外壳为透明的玻璃材料，形状矮胖，管内充有惰性气体，不需要灯丝加热，靠辉光放电来显示数码。
