陶瓷滤波器主要参数解说
发布时间:2013/8/21 20:41:44 访问次数:1246
陶瓷滤波器主要参数解说AEO25M48N-L

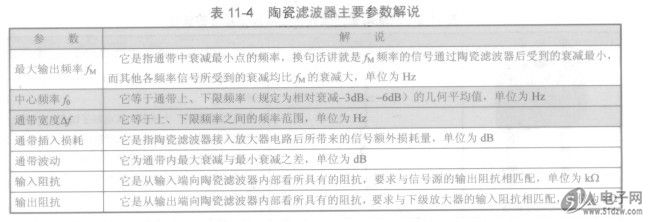

如表11-4所示是陶瓷滤波器主要参数说明。
表11-4陶瓷滤波器主要参数解说
陶瓷滤波器频率特性解说

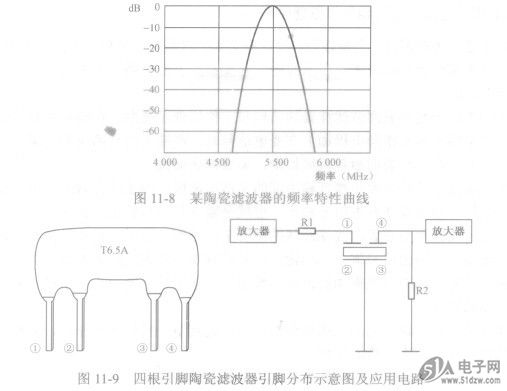

如图11-8所示是某陶瓷滤波器的频率特性曲线，从曲线中可以看到，该陶瓷滤波器的标称中心频率为5 500MHz。
引脚识别方法
如图11-9所示是四根引脚陶瓷滤波器引脚分布示意图及应用电路，①脚是信号输入端，②和③脚接地，④脚是信号输出端。
陶瓷滤波器主要参数解说AEO25M48N-L
如表11-4所示是陶瓷滤波器主要参数说明。
表11-4陶瓷滤波器主要参数解说
陶瓷滤波器频率特性解说
如图11-8所示是某陶瓷滤波器的频率特性曲线，从曲线中可以看到，该陶瓷滤波器的标称中心频率为5 500MHz。
引脚识别方法
如图11-9所示是四根引脚陶瓷滤波器引脚分布示意图及应用电路，①脚是信号输入端，②和③脚接地，④脚是信号输出端。
