如图10-24所示是普通晶闸管典型应用电路，ALD10F48N-L这是一个交流调压电路。电路中的VS1为普通晶闸管，RP1为可变电阻器，VD1～VD4为整流二极管，M为负载。
    图10-24普通晶闸管典型应用电路


    负载M串联在交流回路中。220V交流电压经过VD1～VD4桥式整流后得到脉冲性直流电压，加到晶闸管VS1的阳极和阴极之间，为它提供直流工作电压。同时，这一脉冲直流电压通过RP1和R2对电容C3进行充电，当C3上电压充到一定值时，晶闸管VS1控制极电压到达一定电压值，触发晶闸管VS1导通，VS1阳极与阴极之间的内阻很小，这时相当于VD1～VD4桥式整流电路负载回路接通，便有交流电流流过负载M，负载获得工作电压而工作。当晶闸管VS1拄制极上没有足够的触发电压时，VS1不能导通，负载M回路没有电流，负载M不能正常工作。

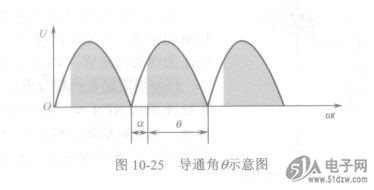

    如图10-25所示是导通角O/J7意图。电工技术中常把交流电的半个周期定为180。电角度，每个正半周从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角口，在每个正半周内晶闸管导通的电角度叫导通角秒。和佣来表示晶闸管在承受正向电压的半个周期内的导通或阻断范围。显然，通过改变控制角口（也就是改变导通角臼）就能控制负载上脉冲性直流电压的平均值。
