晶闸管导通条件解说

发布时间:2013/8/21 19:20:19 访问次数:1172

    给晶闸管的G、K极之间加上反向电压时,ALD11G48N-L即K极为高电位,G极为低电位,无论给晶闸管的A、K极之间加上什么电压,晶闸管均不能导通而处于截止状态。
    给晶闸管的A、K极之间加上反向电压时,即K极为高电位,A极为低电位,无论给晶闸管的G、K极之间加上什么电压,晶闸管也不能导通,处于截止状态。
    晶闸管导通后,去掉控制极上的电压,不影响晶闸管的导通状态,由此可见,在晶闸管导通后控制极已不起作用。
    晶闸管伏一安特性解说

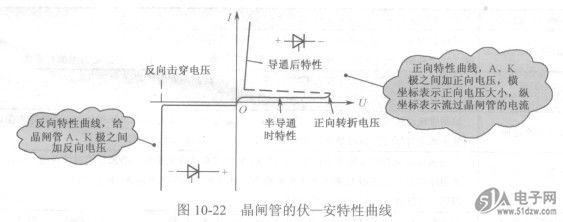

    如图10-22所示是晶闸管的伏一安特性曲线,分为正向和反向特性两部分。


    正向特性曲线分成两部分:
    正向电压在加到很大时,晶闸管的电流仍然很小。这相当于二极管的正向电压小于开启电压时的特性。
    当正向电压大到正向转折电压时,曲线突然向左,而电流很快增大。
    导通后,晶闸管两端的压降很小,为0.6—1.2V,电压稍有一些变化时,电流变化很大,这一
    特性曲线同二极管导通后伏一安特性曲线相似。
    从正向特性曲线上可以得知,晶闸管在G、K极之间不加正向电压时,晶闸管也能导通,但是要在A、K极之间加上很大的正向电压才行。这种使晶闸管导通的方法在电路中是不允许的,因为这样很可能造成晶闸管的不可逆的击穿,损坏晶闸管。所以,在使用中要避免这种情况的发生。

    给晶闸管的G、K极之间加上反向电压时,ALD11G48N-L即K极为高电位,G极为低电位,无论给晶闸管的A、K极之间加上什么电压,晶闸管均不能导通而处于截止状态。
    给晶闸管的A、K极之间加上反向电压时,即K极为高电位,A极为低电位,无论给晶闸管的G、K极之间加上什么电压,晶闸管也不能导通,处于截止状态。
    晶闸管导通后,去掉控制极上的电压,不影响晶闸管的导通状态,由此可见,在晶闸管导通后控制极已不起作用。
    晶闸管伏一安特性解说
    如图10-22所示是晶闸管的伏一安特性曲线,分为正向和反向特性两部分。


    正向特性曲线分成两部分:
    正向电压在加到很大时,晶闸管的电流仍然很小。这相当于二极管的正向电压小于开启电压时的特性。
    当正向电压大到正向转折电压时,曲线突然向左,而电流很快增大。
    导通后,晶闸管两端的压降很小,为0.6—1.2V,电压稍有一些变化时,电流变化很大,这一
    特性曲线同二极管导通后伏一安特性曲线相似。
    从正向特性曲线上可以得知,晶闸管在G、K极之间不加正向电压时,晶闸管也能导通,但是要在A、K极之间加上很大的正向电压才行。这种使晶闸管导通的方法在电路中是不允许的,因为这样很可能造成晶闸管的不可逆的击穿,损坏晶闸管。所以,在使用中要避免这种情况的发生。
