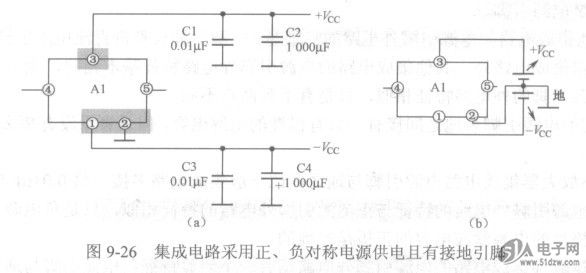

如图9-26 (a)所示电路是采用正、负对称电源供电且有接地引脚的集成电路。DS850-9-002电路中，①脚是集成电路Al的负电源引脚，③脚是集成电路的正电源引脚，②脚是集成电路的接地引脚，④脚是集成电路Al的信号输入引脚，⑤脚是信号输出引脚。Cl和C2分别是正电源的高频滤波电容和低频滤波电容，C3和C4分别是负电源的高频滤波电容和低频滤波电容。
    图9-26集成电路采用正、负对称电源供电且有接地引脚深圳市雅源微科技有限公司
    对于这一电路中的直流电流回路，由于集成电路有了接地引脚，所以整个电流回路共有下列三种情况。
    流过集成电路的电流从+VCC湍经⑨脚和集成电路的内电路从①脚流出，到- VCC端，形成回路。


    流过集成电路的电流从+Vcc端经③脚和集成电路的内电路，从②脚接地引脚流出，经外电路中的地线到正电源的负极（即地线），构成回路。再由①脚流出，到- VCC端，构成回路。
    集成电路电源引脚外电路的特征小结
    了解和掌握集成电路外电路的特征，对识别集成电路该引脚的作用和它的外电路工作原理非常有益。
    关于集成电路电源引脚外电路的特征和电路分析的小结有以下几点。
    电源引脚外电路与整机整流滤波电路直接相连，是整机电路中直流电压的最高点，并且该引脚与地之间接有一只容量较大的滤波电容（1 000UF以上），在很多情况下还并联有一只小电容（O.OlyF）。

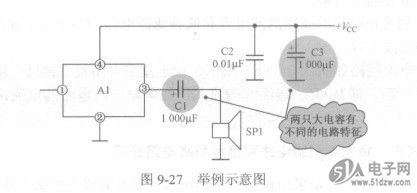

    根据这个大容量电容的特征可以确定哪根引脚是集成电路的电源引脚，因为在整机电路中像这样大容量的电容是很少的，只有OTL功放电路的输出端有一只同样容量的电容，如图9-27所示。
    图9-27举例示意图


    电路中，④脚是该集成电路的电源引脚，该引脚与地之间接有一只大电容C3。③脚是该集成电路的信号输出引脚，该引脚上也接有一只大电容Cl。
