1．单列直插集成电路引脚分布规律及识别方法解说
    单列集成电路有直插和曲插两种，DS650DC-3-004两种单列集成电路的引脚分布规律相同，但在识别引脚号时有所差异。
    所谓单列直插集成电路就是它的引脚只有一列，且引脚为直的（不是弯曲的），这类集成电路的引脚分布规律可以用如图9-4所示的示意图来说明。


    在单列直插集成电路中，一般情况下有一个用来指示第1根引脚的标记，从图9-4中巨以看出这一点。

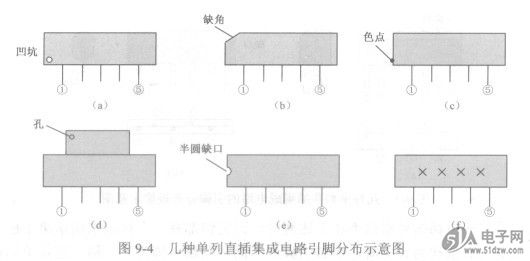

    图9-4几种单列直插集成电路引脚分布示意图
    图9-4 (a)所示单列直插集成电路中，正面朝着自己，引脚向下，左侧端有一个凹坑，或其他什么标记，它是用来指示第1根引脚位置的，说明左侧端点的引脚为第1根引脚，然后从左向右依次为各引脚，见图中引脚分布所示。
    图9-4 (b)所示单列直插集成电路中，左侧上方有一个缺角，说明左侧端点第1根引脚为①脚，从左向右依次为各引脚，见图中引脚分布所示。
    图9-4 (c)所示单列直插集成电路中，左侧有一个色点，用色点表示第1根引脚的位置，也是从左向右依次为各引脚，见图中引脚分布所示。
    图9-4 (d)所示单列直插集成电路中，在散热片左侧有一个孔，说明左侧端第1根引脚为①脚，从左向右依次为各引脚，见图中引脚分布所示。
    图9-4 (e)所示单列直插集成电路中，左侧有一个半圆缺口，说明左侧端第1根引脚为①脚，从左向右依次为各引脚，见图中引脚分布所示。
    在单列直插的集成电路中，会出现图9-4 (f)所示的电路，在外形上无任何第1根引脚的标记，此时将印有型号的一面朝着自己，且将引脚朝下，最左端为第1根引脚，以左向右依次为各引脚，见图中引脚分布所示。
    从上述几种单列直插集成电路引脚分布规律来看，除图9-4 (f)所示集成电路外（这种情况很少见），其他集成电路都有一个较为明显的标记（缺角、孔、色点等）来指示第1根引脚的位置，而且都是自左向右依次为各引脚，这是单列直插集成电路的引脚分布规律，此规律可以很方便地识别各引脚号。
