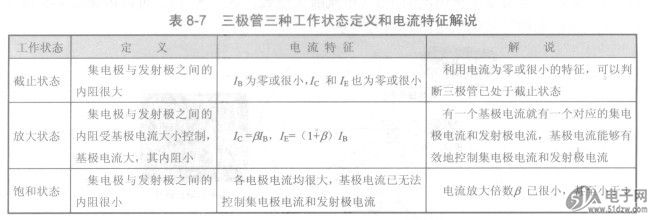

如表8-7所示是三极管三种工作状态定义和电流特征解说。
    表8-7三极管三种工作状态定义DS550-3-002和电流特征解说


    三极管截止工作状态解说
    用来放大信号的三极管不应工作在截止状态。倘若输入信号部分地进入了三极管特性的截止区，则输出信号会产生非线性夫真。
    如果三极管基极上输入信号的负半周进入三极管截止区，将引起削顶失真。注意，三极管基极上的负半周信号对应于三极管集电极的正半周信号，所以三极管集电极输出信号的正半周被三极管的截止区去掉，如图8-8所示。

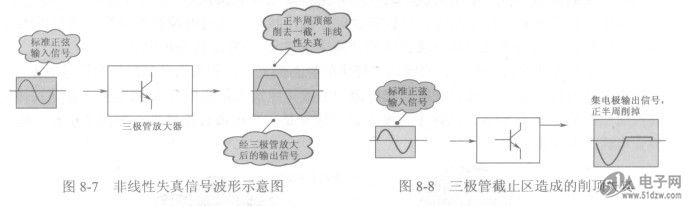

    图8-7非线性失真信号波形示意图    图8-8三极管截止区造成的削顶失真


    当三极管用于开关电路时，三极管的一个工作状态就是截止状态。注意，开关电路中三极管不用来放大信号，所以不存在这样的削顶失真问题。
