变阻二极管实用知识和应用电路分析
    1．认识变阻二极管
    变阻二极管一般采用轴向塑料封装，如图7-57所示，DS450DC-3-002它的负极标记颜色为浅色，而普通二极管的色标颜色一般为黑色。
    2．变阻二极管应用电路分析
    如图7-58所示是实用电路中的变阻二极管电路，电路中的VD1是变阻二极管，调节可变电阻器RP1的阻值可以改变VD1内阻的大小。常见的用于高频电路中的高频变阻二极管有1SV121和1SV99等型号，其正向偏置电流在O～10mA变化时，其等效内阻则在8Q～3kQ之间变化。

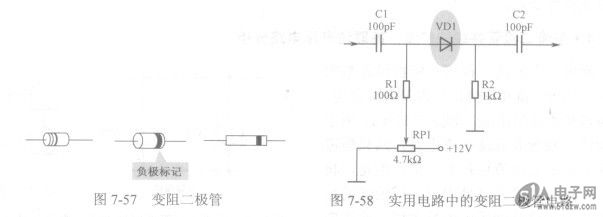

    图7-57变阻二极管    图7-58  实用电路中的变阻二极管电路
    用于彩色电视机开关电源中的变阻二极管有SV02～SV08等型号，等效内阻均较大，通常在几十于欧姆至几百千欧姆之间。
