1．二极管正向导通工作状态解说
    二极管共有两种工作状态：截止和导通。CD90-V0491-1C二极管导通与截止需要有一定的工作条件。
    如果给二极管正极加的电压高于负极电压，这是给二极管加正向偏置电压（简称正向偏压），如图7-2所示是二极管正向偏置电压示意图及等效电路。

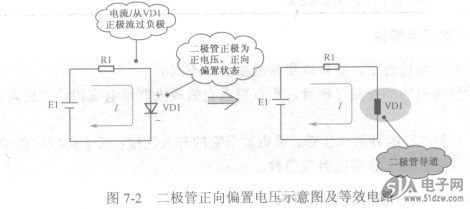

    图7-2二极管正向偏置电压示意图及等效电路


    二极管导通的条件：正向偏置电压；正向偏置电压大到一定程度，对于硅二极管而言为0.6V，对于锗二极管而言为0.2V。
    2．二极管截止工作状态解说
    如果给二极管正极加的电压低于负极电压，这是给二极管加反向偏置电压（简称反向偏压），如图7-3所示是二极管反向偏置电压示意图及等效电路。

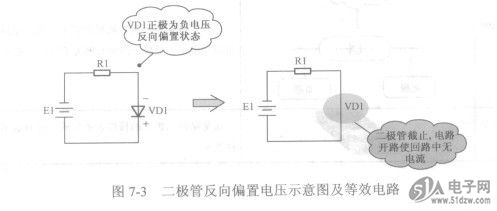

    图7-3二极管反向偏置电压示意图及等效电路
