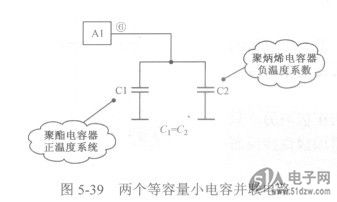

如图5-39所示是两个等容量小电容并联电路，Cl的容量等于C2的容量。920G32-881410这是彩色电视机行振荡器电路中的行定时电容电路，集成电路Al的⑥脚与地之间接有定时电容Cl和C2，其中，Cl是聚酯电容，是正温度系数电容；C2是聚丙烯电容，是负温度系数电容。
    1．电路分析
    由于定时电容的容量决定了行振荡器的振荡频率，所以要求定时电容的容量非常稳定，不随环境湿度变化而变化，这样才能使行振荡器的振荡频率稳定。因此采用正、负温度系数的电容释联，进行温度互补。
    当工作温度升高时，Cl的容量在增大，而C2的容量在减小，两只电容并联后的总容量为两只电容容量之和，由于一个容量在增大而另一个在减小，所以总容量基本不变。
    同理，在温度降低时，一个电容的容量在减小而另一个在增大，总的容量基本不变，稳定了振荡频率，实现温度补偿目的。


    2．电路分析细节
    (1)在振荡器电路中，定时电容的容量决定了振荡器的振荡频率，当定时电容的容量由于温度的变化而改变时，振荡器的振荡频率就不会稳定。
    (2)在这一电路工作原理分析过程中，如果不了解不同材料的电容器具有不同的温度特性，那么就无法分析电路，也无法理解为什么要使用两只等容量的小电容进行并联，由此可见电路分析中了解电子元器件特性相当重要。
    (3)温度互补的情况在电路分析中时常运用，不仅是两只不同温度系数的电容器之间具有温度的互补特性，其他电子元器件之间也有温度互补特性。
