可以看到，M51257L-12手机的微处理器及数据处理电路部分包括控制和数据处理两大部分：
    手机的微处理器部分是整机的控制核心，该电路正常工作需要同时满足多个条件，即直流供电电压、复位信号、时钟信号。
    当微处理器满足工作条件时，则可根据输入端送入的人工指令信号，通过控制总线、12C控制信号来控制相关的功能电路进入指定的工作状态；通过信号线与存储器之间进行信号的传输和数据调用。
    手机的数据处理部分大多与微处理器集成到一个大规模集成电路中，用于处理各功毹电路送来的数据信息，完成数据的处理，是手机中的关键电路部分。
    手机的语音电路是实现手机通话功能或其他语音播放功能的基本电路，因此，电路中包含有与通话相关的基本功能部件，其中最典型的有听筒、话筒、扬声器、耳机接口等，再联系到处理这些功能部件输出或接收的信号元器件，如音频信号处理芯片、音频功率放大器等，便构成了手机的语音电路部分，图8-13所示为典型手机中的语音电路结构示意图，由图可以十分清晰地了解到电路的基本结构和特征。

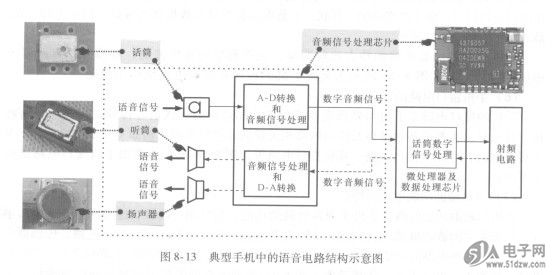

    图8-13典型手机中的语音电路结构示意图
