扫描仪电路并不复杂，对该产品电路进行识读时可先对主要元器件的功能或芯片的引脚进行识读，ISP1583BS然后再根据信号流程走向对整个电路进行识图分析。这里我们以一个典型功能电路为例进行介绍。
    电动机驱动电路是主控电路的一部分，数据处理和系统控制芯片通过该电路对扫描电动机进行控制。在对电动机驱动电路进行识读时，首先要找到电路中的主要元器件和功能部件，如图7-13所示。

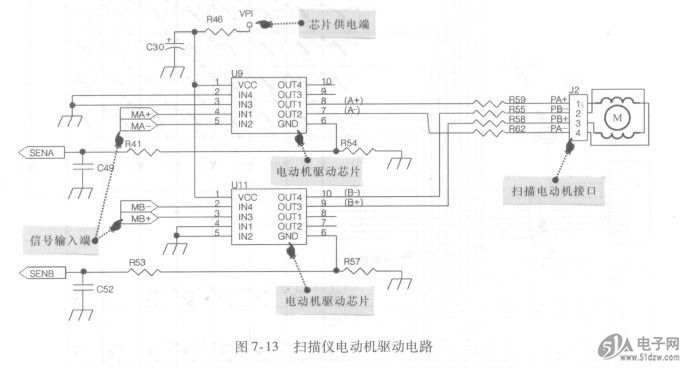

    图7-13扫描仪电动机驱动电路


    然后，再从这些主要元器件和功能部件人手，按照控制信号流程和元器件的工作过程，完成对电路的识读分析，如图7-14所示。
    在对该电路进行识读时，读者可从输入的电动机控制信号人手，在确定输入的控制信号后，顺信号流程找到电动机驱动芯片，由该电路处理后输出的电动机驱动信号通过插件输出，从而实现电动机的驱动。
