练会MP3播放器FM收音电路的识图方法

发布时间:2013/8/6 19:33:01 访问次数:1121

     MP3播放器FM收音电路是用来接收广播信号的电路部分,IDT74FCT16646ATPA该电路部分主要由FM收音芯片、天线等部分组成。对该电路进行识读要根据主要元器件的功能和音频信号流程,将电路简单化,最终完成对FM收音电路的识读。

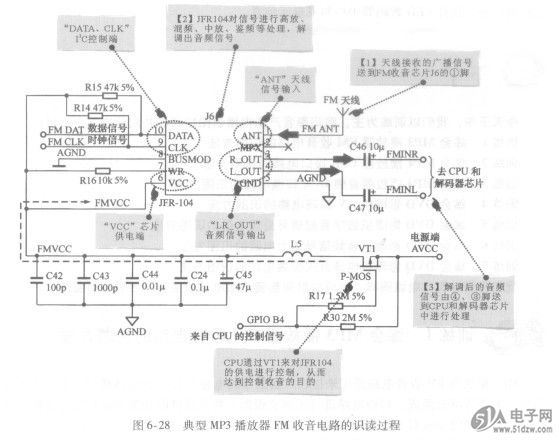

    下面我们将以典型MP3播放器FM收音电路作力识读案例,进行识图分析训练,图6-28所示为典型MP3播放器FM收音电路的识读过程。
    由图6-28分析可知,MP3播放器FM收音电路的识图过程如下:
    (1)直流供电电路的识读过程
    来自CPU的收音控制信号加到场效应晶体管VT1的栅极,通过VT1控制JFR-104的电源供电,从而达到控制收音功能的目的。供电电压经电感器L5、电容器滤波后加到芯片的⑥脚。
    (2)收音信号处理电路的识读过程
    在收音状态,耳机接口作为FM收音电路的天线,天线收到的调频广播节目信号送到FR-104的①脚,该信号是广播电台发射的射频载波。在JFR- 104芯片中进行高放、混频、巾放、鉴频等处理,解调出音频信号。解调后的音频信号由④、③脚送到CPU和解码器芯片中进行处理。
     JFR-104的⑩脚和⑨脚接收来自CPU的控制数据信号、时钟信号。



     MP3播放器FM收音电路是用来接收广播信号的电路部分,IDT74FCT16646ATPA该电路部分主要由FM收音芯片、天线等部分组成。对该电路进行识读要根据主要元器件的功能和音频信号流程,将电路简单化,最终完成对FM收音电路的识读。
    下面我们将以典型MP3播放器FM收音电路作力识读案例,进行识图分析训练,图6-28所示为典型MP3播放器FM收音电路的识读过程。
    由图6-28分析可知,MP3播放器FM收音电路的识图过程如下:
    (1)直流供电电路的识读过程
    来自CPU的收音控制信号加到场效应晶体管VT1的栅极,通过VT1控制JFR-104的电源供电,从而达到控制收音功能的目的。供电电压经电感器L5、电容器滤波后加到芯片的⑥脚。
    (2)收音信号处理电路的识读过程
    在收音状态,耳机接口作为FM收音电路的天线,天线收到的调频广播节目信号送到FR-104的①脚,该信号是广播电台发射的射频载波。在JFR- 104芯片中进行高放、混频、巾放、鉴频等处理,解调出音频信号。解调后的音频信号由④、③脚送到CPU和解码器芯片中进行处理。
     JFR-104的⑩脚和⑨脚接收来自CPU的控制数据信号、时钟信号。
