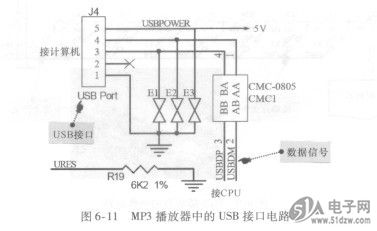

USB接口电路是MP3/MP4播放器与计算机进行数据传输的重要电路，ERJ-3EKF1001V电路中的接口下方常会标有“USB”字样，该接口可直接与CPU相连进行数据传输，也可通过USB接口芯片对数据进行处理。图6.11所示为MP3播放器中的USB接口电路。
    图6-11  MP3播放器中的USB接口电路


    电源电路的特点

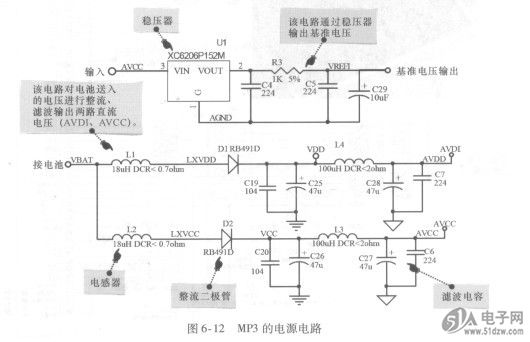

    电源电路是MP3/MP4播放器的能源供给电路，电池送出的电压会通过电源电路进行滤波、稳压后送到各个电路中。电源电路结构比较分散，常会以多个小电路形式出现，如图6-12所示。
     图6-12  MP3的电源电路


    视频解码电路是MP4播放器特有的电路，图6-13所示为MP4播放器的视频解码电路。该电路主要由视频解码芯片、晶体等构成，对复合视频信号(CVBS)进行处理、压缩，然后送到显示屏中。
