转页风扇电路是转页电风扇中的核心电路，CK45-R3AD101K-NR是控制风扇起停、旋转速度的电路，该部分电路主要是由交流供电部分、控制芯片、指示灯等构成的。对此类电路进行识读时，可根据电路的功能和信号特点，找到供电部分，然后根据电路中关键元器件的控制关系，将电路进行简单化、有序化，最终完成对转页风扇电路的识图和了解。
    下面，我们将以长城KYT11- 30型转页风扇的电路部分作为识读案例，进行识图分析训练。

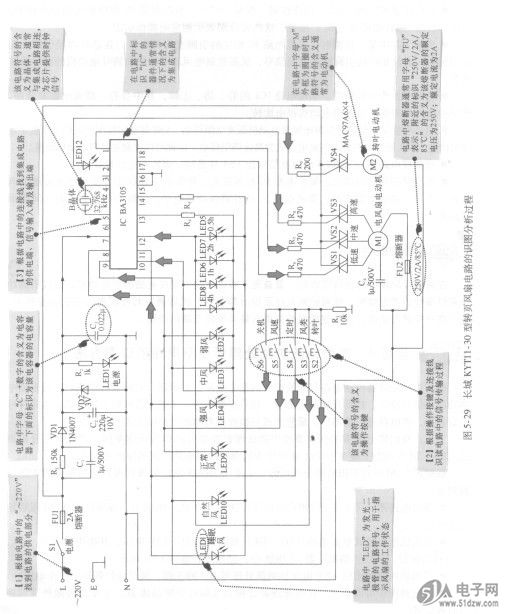

    图5-29所示为长城KYT11- 30型转页风扇电路的识图分析过程。
    根据图5-29中对识图时的分析可知，长城KYT11- 30型转页风扇电路的识图过程如下：
    ●交流220V电源送入风扇后，相线端(L)经由电源开关Sl、熔断器FU1后送人由电阻R，和C，构成的降压电路中进行降压。
    ●降压后的交流电源由VD1进行整流，再由电容器C2滤波、VD2稳压、C3滤波输出+3V电压，为集成电路IC供电，变流输入零线(N)端接地。    ．
    ●根据电路结构，可以识读出集成电路lC的⑦脚为电源供电端；④脚、⑤脚外接晶体，并与集成电路形成32. 768kHz的晶振信号，作为芯片的时钟信号。


    ●风扇电动机和转页电动机都是由交流220V供电。
    ●操作按键S2~ S6为人工操作按键。按某一键时，给控制器lC提供相应的指令信号，按键引脚经lOkfl,电阻器(R，)接地，这些键分别表示相应的操作功能。
    ●当按下其中某一按键时，集成电路IC相应的引脚变为低电平，在芯片内经引脚功能的识别后，会使相应的引脚输出控制信号，从而控制电风扇电动机和转叶电动机的起停及转速等。
    ●当按下操作开机键后，集成电路IC1的⑩、⑩、①脚，其中会有一脚输出触发脉冲，使被控制的晶闸管导通风扇电动机得电旋转。
    ●当晶闸管VS1导通时控制电风扇电动机低速绕组供电，VS2导通时控制电风扇电动机中速绕组供电，VS3导通时控制电风扇电动机为高速绕组供电，以此可以控制电风扇电动机转速。
    ●当集成电路IC的②脚输出触发信号使VS4导通时，则转页电动机旋转。
    ●由电路图中可以读出：集成电路IC控制发光二极管的工作状态，按下风速按键使风扇处于强风（高速）状态时，集成电路lC的⑩脚保持高电平，⑩脚为低电平，则强风指示灯点亮。
