随着电子技术的发展和人们生活水平的提高，BFCN-2555+与人们生活相关的电子产品得到了迅速的发展，如饮水机、电热水壶、电风扇、微波炉、电磁炉、洗衣机等小家电产品已成为人们生活中不可缺少的设备。了解这些产品的电路特点是识读电路的第1步。
    了解饮水机电路的特点

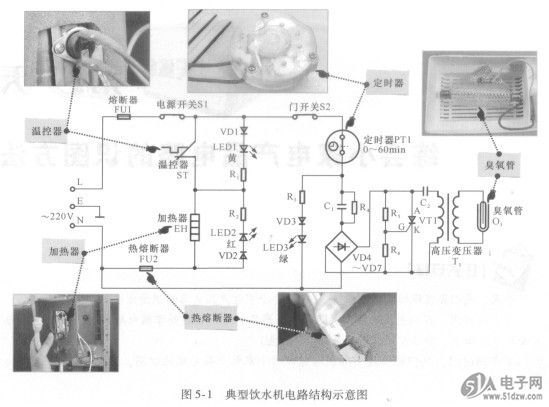

    饮水机是对桶装饮用水进行加热或制冷，以方便人们饮用的一种小家电产品，相比其他小家电而言，饮水机电路的结构较为简单，如图5-1所示。
    图5-1  典型饮水机电路结构示意图


    了解电热水壶电路的特点

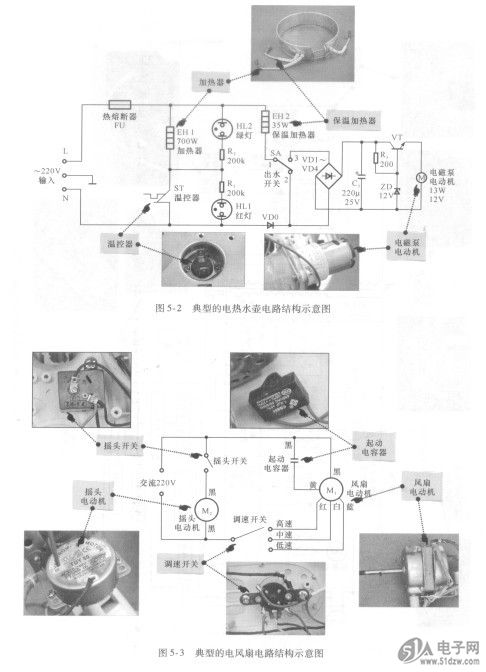

    电热水壶是使用电能进行烧水的一种小家电产品，具有自动加热、水开后自动断电的功能，由于功能单一，电热水壶电路的结构也比较简单，图5-2所示为典型的电热水壶电路结构示意图。
    了解电风扇电路的特点
    电风扇是增强室内空气流动的一种小家电产品，一般来说，电风扇电路的结构较为简单，图5-3所示为典型的电风扇电路结构示意图。
    了解微波炉电路的特点
    微波炉是通过微波来实现对食物均匀加热的一种小家电产品，微波炉电路中的功能部件较多，电路连接关系较电热水壶、电饭煲等家电产品复杂一些，图5-4所示为典型的微波炉电路结构示意图。
    在微波炉电路中，可以看到微波炉中设置了磁控管，该器件为能量转换器件，也是微波炉电路中的主要功能元器件之一，它可以辐射微波并可在食物中转换成热能，加热食品，其加热食物的速度是传统加热方式的几倍到几十倍，从而提高了加热食物的效率。
