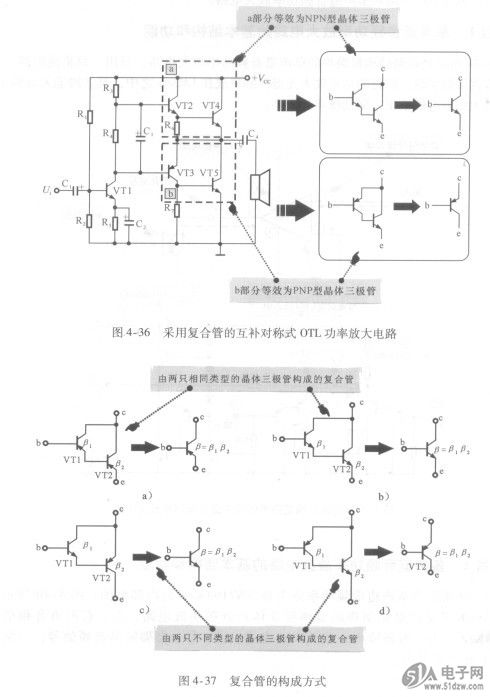

为了提高输出功率，功放管可以采用复合管的形式。BAT54S图4-36所示为采用复合管的互补对称式OTL功率放大电路。图中标识a的部分为两个NPN型晶体三极管组成的复合管，等效为一个NPN型晶体三极管。图中标识b的部分为一个PNP型晶体三极管和一个NPN型晶体三极管组成的复合管，等效为一个PNP型晶体三极管。
    在图4-36中，VT2和VT4组成一个NPN型复合管，VT3和VT5组成PNP型复合管。VT1为前置推动级。R6和R，称力泄放电阻，主要是泄放掉VT2和VT3的一部分反向饱和电流，以使复合管的温度稳定。R。的作用是建立VT2和VT3基极间的电压，以提供适当的静态偏置电压，减小交越失真。
    由图4-36可知，当正半周信号加到VT2、VT3基极时，VT2导通，VT3截止，信号经VT2、VT4放大后，通过耦合电容C4流过扬声器；当负半周信号加到VI2和VT3基极时，VT2截止，VT3导通，信号经过VT3和VT5放大后，经耦合电容C2也加到负载上；输出放大信号通过输出耦合电容C4在扬声器上合成一个完整的信号波形。
    【知道更多】
    所谓复合管是把两个晶体三极管的电极以适当的方式直接连接起来，可当作一只管子使用。复合管有两种构成方式：一种由两只同类型晶体三极管构成，如图4-37a、b所示；另一种由两只不同类型的晶体三极管构成，如图4-37c、d所示。
    两只晶体三极管连成复合管，必须保证每只管子各级电流都能顺着各管的正常工作的电流方向流动，否则是不行的。复合后的等效晶体三极管的类型由前一只管子的类型决定。复合后的等效晶体三极管的电流放大倍数近似等于两管电流放大倍数的乘积。
