了解多极放大、负反馈放大电路基本结构和功能
    对于多级放大电路和负反馈放大电路，我们应首先了解这两个电路的结构和功能，74HC157D为下午学习多级放大电路和负反馈放大电路的识图方法做好准备。
    多极放大电路的基本结构和功能
    (1)了解多级放大电路的结构
    多级放大电路就是将两个及两个以上的晶体三极管放大器经过连接而形成的放大电路，通俗地讲，也就是将输入的信号进行两级或多级放大后输出的电路，图4-20所示为两级放大电路的结构示意图。

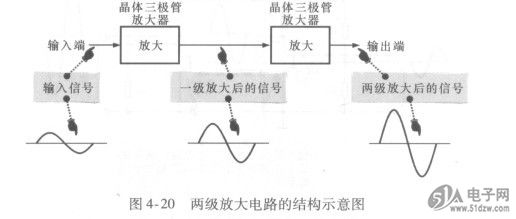

    图4-20两级放大电路的结构示意图


    第一级晶体三极管放大器可直接输出信号送往第二级晶体三极管，也可接入一个耦合电容器，其中加入耦合电容器的多级放大电路称为电容耦合多级放大电路，未加入电容器的多级放大电路称为直接耦合放大电路。
    (2)了解多级放大电路的功能
    图4. 21所示为典型的电容耦合多级放大电路，该电路是由两个共发射极晶体三极管放大器连接而成的，可以获得较高的放大倍数。信号通过电容器C，耦合到晶体三极管VT1的基极，经放大后由集电极输出，再通过电容器C2耦合到后级晶体三极管VT2的基极，迸行再次放大。
