本节课我们学习电子产品电路中晶闸管的特点、1SMB5934BT3G在电路图中的符号表示方法以及在电路中的功能等。通过对本节课的学习，应能够建立起晶闸管与电路图的对应关系，并掌握晶闸管的基本电路功能，为下午的学习识图打好基础。
    晶闸管的特点及图形符号
    晶闸管是晶体闸流管的简称，它是一种可控整流器件，俗称可控硅，用符号“VS”表示。可通过很小的电流来控制“大闸门”，因此，常作为电动机驱动控制、电动机调速控制、电流通断、调压、控温等的控制器件，广泛应用于电子电器产品、工业控制及自动化生产领域。
    晶闸管在电子电路中有特殊的电路标识，晶闸管种类不同，电路标识也有所区别，我们在对电子电路识读时，通常会先从电路标识人手，了解晶闸管的种类和功能特点。图2-42所示为典型晶闸管的电路符号。


    【知道更多】

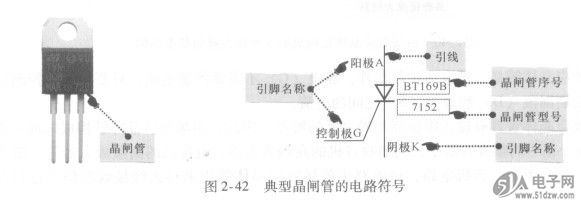

    图2-42典型晶闸管的电路符号
    晶闸管在一定的电压条件下，控制极(G)只要有一个触发脉冲就可导通，触发脉冲消失，晶闸管仍然能维持导通状态，可以微小的功率控制较大的功率，因此常用于电动机驱动控制电路，以及在电源中作过载保护器件等。囹2-43所示为几种典型闸管的实物外形及其图形符号、功能。
