变压器是将两组或两组以上的线圈绕制在同一个线圈骨架上，或绕在同一铁心上制成的。通常，我们把与电源相连的线圈称为一次绕组，其余的线圈称为二次绕组。
    变压器利用电感线圈靠近时的互感原理，XC2S200-5FG456C0641将电能或信号从一个电路传向另一个电路。在电路中主要可用于实现提升或降低交流电压、阻抗变换、相位变换、电气隔离、信号自耦等功能。
    (1)变压器提升或降低交流电压的功能

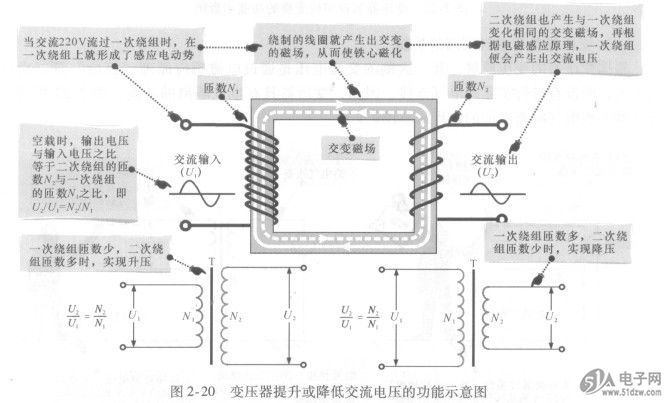

    变压器即变换电压的器件，提升或降低交流电压是变压器的主要功能。图2-20所示为变压器提升或降低交流电压的功能示意图。
    图2-20变压器提升或降低交流电压的功能示意图


    (2)变压器具有阻抗变换的功能

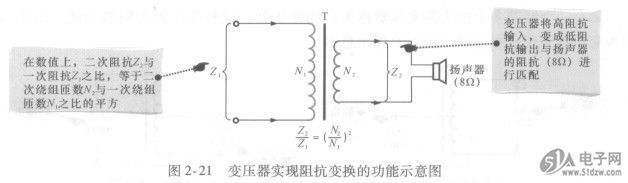

    变压器通过一次绕组、二次绕组还可实现阻抗的变换，即一次绕组与二次绕组的匝数比不同，输入与输出的阻抗也不同。图2—21所示为变压器实现阻抗变换的功能示意图。
