通过上午内容的学习，我们已经对电路图的种类、识图步骤和要领有所了解，RT8110BGJ8那么下午我们以上午所学的知识作为基础，以实训的形式对建立框图与电原理图的对应关系进行系统的学习。

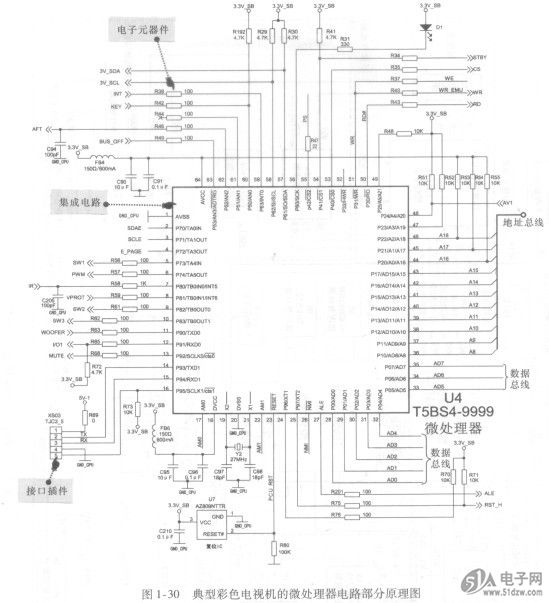

    电原理图作为一种直接体现电子产品结构和工作原理的电路图。对于简单的电子产品来说，其对应的电原理图相对较简单，因此分析电路的结构和工作原理时也较容易；而对于较为复杂的电子产品，其电原理也十分复杂，因此分析电路的结构和工作原理时也较困难。图1.30所示为典型彩色电视机的微处理器电路部分原理图，从图中可以看到，在一张电路图样上有许多密密麻麻的电子元器件、集成电踣和接口插件的电路符号。
    框图作为一种直接体现电路各组成部分之间相互关系的电路图。无论是简单的电子产品还是较为复杂的电子产品都可以从框图中清晰地了解到各单元电路的结构以及各单元电路之间、各组成部件之间的逻辑关系。图1—31所示为典型彩色电视机的整机框图，从图中可以看到，该电路框图较为复杂，但在电路图中明确地划分出了各单元电路所包含的元器件并明确标识出了各单元电路之间、各组成部件之间的逻辑关系。


    为了更加准确、快速地了解电子产品的结构和工作原理，一般需要建立框图与电原理图的对应关系，即根据框图简单地了解整机由哪些部分构成，简单理清各部分电路的关系，为分析和识读电原理图理清思路。
