电流采样器必须传导电流，因此运算放大器和基极、栅极都不适合做采样器，PT2222-001因为很少甚至没有电流从它们流过。另外，集电极、漏极和源极更加适合传导电流（图4.11），在这几种选择中，集电极和漏极更容易识别，因为如果它们组成采样网络，就可以毫无疑问排除电压采样的可能性。另外，发射极和源极可以果样电压和电流，而只有当其各自的基极和栅极都处于反馈通路上时，才能是电流反馈，即当电流采样器也使输出电压（串联）进入环路，这就是前面并联采样小节中讨论的电压采样情况。注意反馈信号SFB必须是感应到输出信号串联采样情况下的函数。

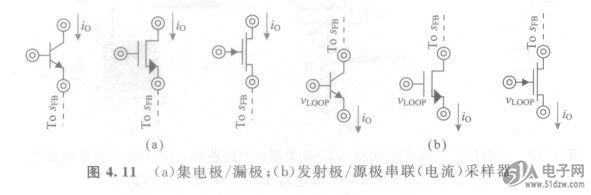

    图4.11(a)集电极／漏极；(b)发射极／源极串联（电流）采样器


    由于采样器感应电流，负反馈环路与输出电流响应相反，这种抵消程度取决于环路增益大小，也就是输出电压变化对调整i。，的影响。无穷大的环路增益可以产生理想的电流源特性，这就是电流稳压器采用串联采样器的原因。与串联叠加情
况很相似，反馈环路会使感应器开环输出电阻增加环路增益倍数，其结果如图4.9所示，即反馈因子网络的输入电阻和前向通路电阻除以环路增益结果的串联组合。为了简单化，假设输入信号是电压，则反馈因子pFB为VFI，前向增益（或者表示为Gv），因此闭环输出电阻.
    与串联叠加的情况相同。注意串联工作情况通常都会增加电路的电阻。
    更加传统的串联采样集电极实例之一在第3章讨论过，如图4.4(b)和图4.12所示，即带有负反馈的晶体管。集电极（或者漏极）为输出端，这不适合于电压感应器，基极（或者栅极）传导输入电压，发射极（或者源极）接反馈电压信号VFB，所有这些情况与图4.ll(a)所示的集电极（或者漏极）电流感应器规定的情况相同。电路的整体诺顿等效输出电阻为当VI强制设置为零时的短路参数，把小信号等效电路[图4.12(b)]的电阻降低的串联组合。
