到目前为止，我们已完成了各个电路细节的设计。现在要从总体角度，看一看整个设计是否合理。EL817B整机电路见图6.30(译注：图6.30中3A (T) HRC保险管的“HRC”，是“High Rupture Capacity”的简写，指该保险管为高分断能力型）。
    设计输出功率约为6W（失真约在8%时），输入灵敏度（满功率输出）约等于1.3 VRMS。

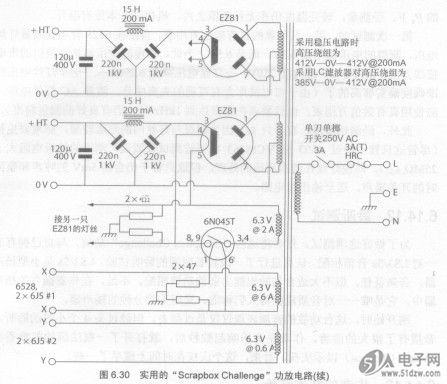

    图6.30  实用的“Scrapbox Challenge”功放电路
    试制出来的放大器共重64磅。也就是说，每获得两声道各1W的输出功率，重量约要有10磅以上。与推挽功放相比，它更重、成本更高，输出能力却有限。任何电子管功放，只要与晶体管功放相比，也完全可以套用这样的说法。电子管放大器是电子世界中的蒸汽引擎——会勾起人们对过去的回忆。
