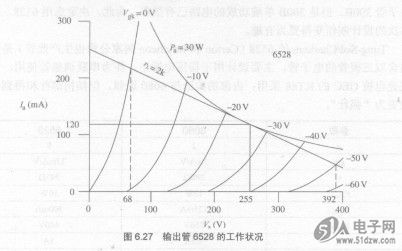

功率管要消耗大量的灯丝功率。因此，如果在最大阳极耗散曲线(30W)之外来选取工作点，简直是不可思议。这表明，我们所画的负载线必须要与P曲线相切。我们还知道，DS92LV1021AMSAX要获得最大的输出功率，就不要让信号波形上下半周的削波有先有后。所以，DC工作点必须要在正负方向上有相同的栅极电压摆幅。利用一把透明直尺，在Tung-Sol/Chatham的6528阳极特性曲线图上，一直沿着Pa曲线进行寻找，最后找到工作点为Va=255V的2kQ负载线，这个工作点处有a=120mA，如图6.27所示。


    由这个工作点出发，我们在出现栅极电流前，可以相当线性地摆动到接近于Vgk=OV，在管子开始截止、标出栅压的阳极曲线的分布变得紧密前，则可在另一侧摆动到Vgk=-50V，并且，两侧的摆幅大致相等。由于已知栅极电压的摆幅，我们就可以看一看相应的阳极电压摆幅。Vgk=OV处，有Va=68V; Vgk=-50V处，则有Va=392V。历以，阳极的峰峰值摆幅是324V。假如这是无失真正弦波的摆动，那么有324 Vp-p=115 VRMS。
    上述负载线穿过500V (a=OmA)点和250mA( Va=OV)点，相应的阻抗是2kQ，这个阻抗比通常所选的2ra要高得多。如果我们已知阳极负载和阳极负载两端的电压摆幅。
