大多数传统的分相器电路都是基于差分对，前人为改进其性能，采用了很多巧妙的办法。
    差分对电路是由两只管子（均接有负载电阻）构成，理想的情况是，DS26LV32ATMX信号电流在这两只负载电阻上作拉锯式的摆动，没有任何损失。如果有信号电流从阴极流至地线而造成损失，则会造成电路性能下降，因此，差分对的尾巴电阻很重要，理想情况为无穷大。
    RL时的处置办法

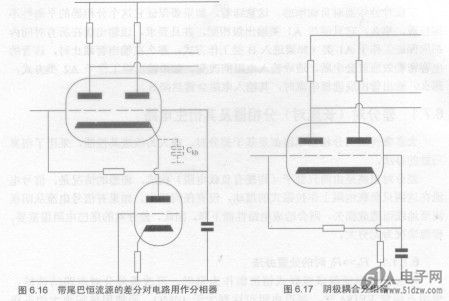

    以五极管恒流源或级联式恒流源作为尾巴，可改善差分对电路的性能。使用五极管EF184时，尾巴电阻可达到大于lOMQ，而使用体积更大的五极管(如EL83)，又没有其他器件辅助时，可以得到的尾巴电阻为1MQ。若增加一只晶体管，做成电子管与晶体管的混合式级联电路，可改善低频特性；但足，即使尾巴恒流源做得很完善，高频特性仍受限于差分对阴极的Chk，见图6.16。


    在第2章，我们曾研究过差分对电路的特性。在RK～oo的情况下，如果有RLl=RL2，则必然可以得到平衡的输出。正如前面所述，两个输出端口的输出电阻也必然是一样的，并且有ro。t=ra II RL。
    因此，这种差分对分相器电路，后面一定要接始终工作于Al类的输出级。
    Rk—RL时采用补偿的办法
    我们知道，要获得高阻值的尾巴电阻是不容易的，有时甚至还不愿作这样的努力。我们可以用一只电阻作为差分对的尾巴，典型值为22～82kQ，然后，计算由此得到的偏差，然后想办法予以矫正过来。这种电路称为阴极耦合分相器( cathode coupled phase splitter)或史密特分相器(Schmitt phase splitter)，如图6.17所示。
    电子管V2可视作为一个栅极接地放大器，其信号来自Vl的阴极。第一只电子管Vl作为阴极跟随器，由于有4。<1，所以，他为第二只电子管V2提供信号时，将有明显的增益损失。为此，我们先假定输入到这个电路的信号为2 Vgk，然后，按照我们期望的要求，即两个输出端口均获得整个电路一半的输出增益，来进行演算。
