我们所用到的偏置稳压电源，CD4001BE经常需要它的输出电压能在一定范围内可调。例如，845直热三极管的栅极偏置稳压电源。在功放设计时，根据RCA公司约1933年的845阳极特性曲线，确定所需的栅极偏置电压为-125V，但实际使用的现代版本845，阳极特性并不是与这个曲线十分吻合，而且，我们还需要将推挽输出级的两只管子，设置成具有一致的阳极DC电流，以减小失真，避免由于DC电流的不平衡而造成输出变压器出现饱和。具有+25V可调范围的-125V偏置电压看来比较合适，但如何设计偏置稳压电源，才能获得这样的可调输出电压呢？
    幸运的是，由于功放此处的偏置电路中，所出现的音频信号电压非常高（可达到90 VRMS），因此，不需要稳压电源具有出色的噪声性能，使用齐纳管作为基准就可以满足要求，见图5.31。

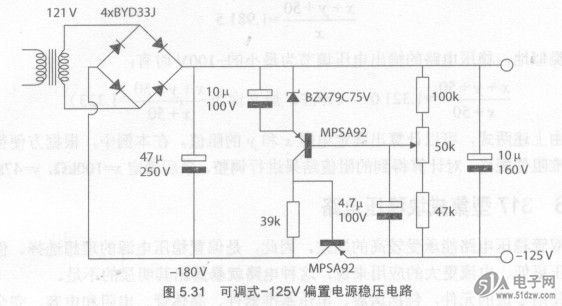

    图5.31可调式-125V偏置电源稳压电路


    所使用的齐纳管电压越高，稳压电源的稳压能力就会越好。但是，我们还必须为调整管安排合适的压降。实际应用中，较佳的做法是以输出电压的一半，来选取齐纳管电压规格，而这里，75V是市场有供应、又适合使用的齐纳管电压规格。
    图中，齐纳管接上万晶体管的发射极，因此，这只晶体管的发射极电压为-75V。又由于发射极与基极之间，有Vb=0.7V的压降，因此，基极电压将一直处于-75.7V的固定电位上。这只晶体管的基极是与分压器滑动点相接的，所以，不管整个电路的输出电压将被调节为多少，这个滑动点的电压必定保持为-75.7V。
